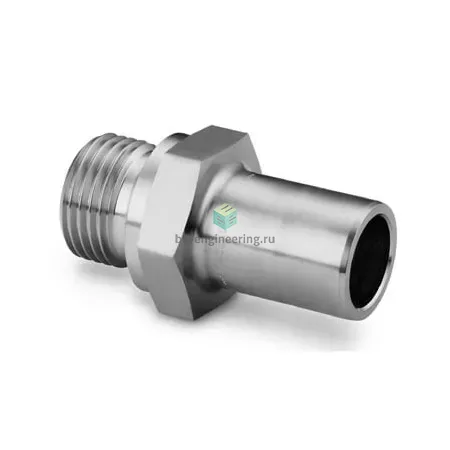

SS-4-TA-1-4RS Swagelok - Переходник прямой с нар. резьбой обжимной G1/4-1/4", нерж.

Назначение и принцип работы

Переходник прямой G1/4 — 1/4" предназначен для перехода от резьбового присоединения к трубной магистрали Ø6,35 мм (1/4") в системах КИПиА, аналитики, газоснабжения и гидравлики. Принцип работы — комбинированное уплотнение: резьба уплотняется резинометаллическим кольцом USIT по DIN 3852-2 (форма A), а трубное соединение фиксируется методом обжима двумя обжимными кольцами и гайкой, что обеспечивает металлическое уплотнение и удержание трубки при давлениях, типичных для приборных линий.

Ключевые особенности конструкции

Корпус изготовлен из нержавеющей стали AISI 316, обобщённый материал — нержавеющая сталь, что обеспечивает стойкость к коррозии и совместимость с агрессивными средами. Конструкция — втулочный переходник с наружной резьбой G1/4 и каналом 1/4" (втулка). Уплотнение резьбы — резинометаллическое кольцо USIT (DIN 3852-2, форма A). Соединение — двухобжимная система (две обжимные втулки + гайка). Рабочие среды: нейтральные и агрессивные жидкости и газы, аналитические пробы, технологические линии. В зависимости от материала уплотнения рабочий температурный диапазон ориентировочно −30…+200 °C; расчетное рабочее давление зависит от трубки и условий, типично до нескольких сотен бар при правильной сборке и выборе трубной стенки.

Экспертные рекомендации по применению

Подбирайте трубку 1/4" (Ø6,35 мм) с рекомендованной стенкой для давления системы. Сборку выполняйте по инструкции производителя: чистые торцы, завинтить гайку от руки, затем затянуть по регламенту Swagelok для обжимных соединений; уплотнительное кольцо USIT заменять при демонтаже или при повреждении. После монтажа провести опрессовку/пневмотестирование на рабочее давление и контроль на утечки. Избегайте перекрута и повторного многократного обжима одной и той же втулки — это снижает герметичность.
