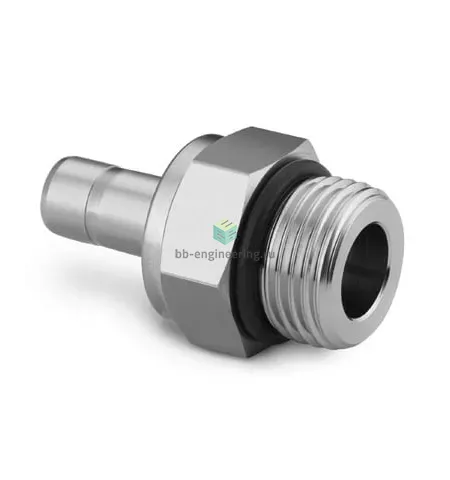

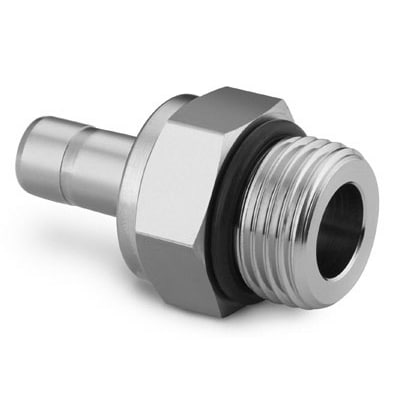

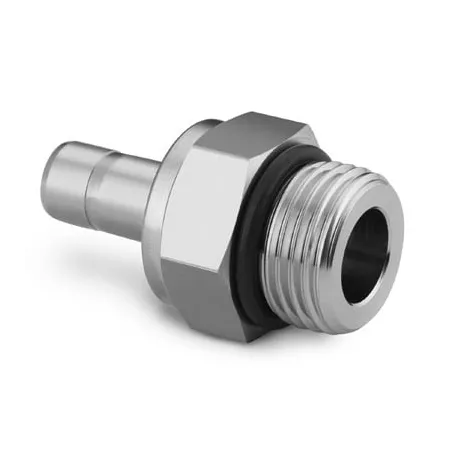

SS-4-TA-1-4ST Swagelok - Переходник прямой с нар. резьбой обжимной UNF 7/16"-20-1/4", нерж.

Назначение и принцип работы

Переходник прямой с наружной резьбой втулочный, форма фитинга: переходник прямой с нар. резьбой втулочный; применяется для соединения трубных линий инструментального и технологического оборудования, где требуется переход с резьбы UNF 7/16"-20 на втулочную посадку 1/4". Работает по принципу двухобжимного соединения: камера с двумя обжимными кольцами и гайкой обеспечивает механическую фиксацию трубки Ø 1/4" (6,35 мм) и первичное герметичное уплотнение, выступающее O‑ring в резьбе обеспечивает дополнительную герметизацию на стыке резьбового соединения.

Ключевые особенности конструкции

Корпус и основные детали — нержавеющая сталь AISI 316, устойчивая к коррозии в агрессивных средах. Тип конструкции: обжим трубки с помощью двух обжимных колец и гайки (Swagelok two‑ferrule). Тип уплотнения резьбы: выступающее уплотнительное кольцо O‑ring, обеспечивает повторяемую герметичность при вибрации. Резьбовое подключение: UNF 7/16"-20 — втулка 1/4". Типичные рабочие давления для 1/4" трубки в системах Swagelok достигают порядка 6000 psi (≈414 бар) при нормальных условиях и правильной толщине стенки трубки; температурный диапазон зависит от материала O‑ring (например, Buna‑N ~-40…+120 °C, Viton ~-20…+200 °C, PTFE — до ~260 °C).

Экспертные рекомендации по применению

Подбирайте изделие под фактическую толщину стенки трубки и рабочее давление; для максимального давления используйте рекомендуемые Swagelok трубки и момент затяжки. Перед монтажом проверьте состояние O‑ring и отсутствие заусенцев на трубке; вставляйте трубку до упора и затягивайте по рекомендованным усилиям (из инструкции производителя) — недозатяжка приведёт к протечкам, перетяжка — к деформации обжимных колец. Не используйте герметики в резьбу при установленном O‑ring. Проводите испытание на герметичность и повторную проверку после первичных циклов давления.
