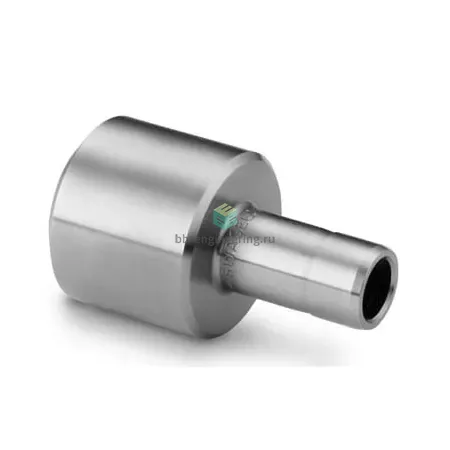

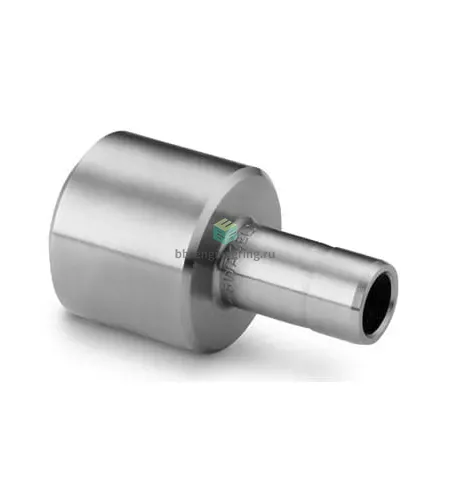

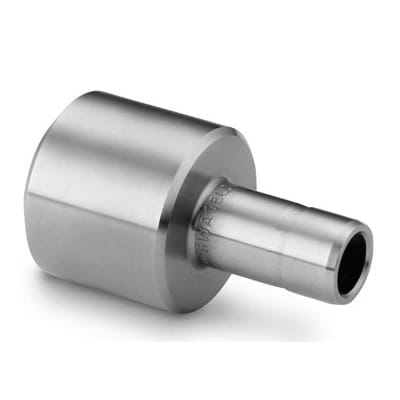

SS-4-TA-1-4W Swagelok - Переходник прямой под приварку встык обжимной 1/4"-1/4", нерж.

Назначение и принцип работы

Переходник прямой под приварку предназначен для создания герметичного перехода между обжимной трубной линией и приварным участком магистрали. Выполнение в исполнении «втулка — приварка встык» (1/4″ (втулка) — 1/4″ (под приварку встык)) позволяет с одной стороны подключать стандартную обжимную трубку с помощью двух обжимных колец и гайки, а с другой — получать неразъёмное приварное соединение для стационарной секции прибора или трубопровода. Принцип работы — механическое уплотнение трубки обжимом феррулов и герметичное приваривание корпуса из нержавеющей стали AISI 316 к ответной детали.

Ключевые особенности конструкции

Корпус и основные детали выполнены из нержавеющей стали AISI 316, обеспечивающей коррозионную стойкость в агрессивных средах. Конструкция — обжим трубки с помощью двух обжимных колец и гайки, тип уплотнения резьбы отсутствует (без уплотнительных прокладок). Применимо для труб и систем 1/4″; типичные рабочие давления в сборке зависят от материала и толщины трубки, ориентировочно до 6000 psi (≈414 bar) при корректном подборе труб и монтаже; температурный диапазон эксплуатации определяется средой и сварными швами, обычно от примерно −50 °C до +400 °C для систем из нержавеющей стали.

Экспертные рекомендации по применению

Подбирайте переходник с учётом диаметра и толщины стенки трубки согласно спецификациям производителя. Перед приваркой обеспечьте чистоту и совмещение по оси, применяйте TIG/MIG с рекомендованной технологией для AISI 316 и при необходимости обратную продувку шва. При монтаже обжимать трубку по инструкции Swagelok: предварительное упирание, последовательность затяжки гайки и проверка усадки феррулов; избегайте перекосов и чрезмерного момента. Выполняйте испытание утечек после сборки; при динамических нагрузках дополнительно фиксируйте трубопровод для снижения циклической усталости сварного шва.
