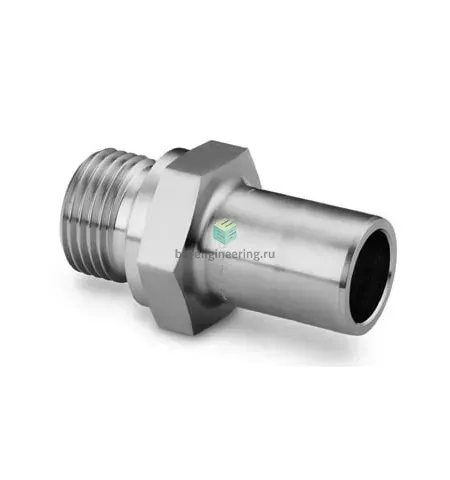

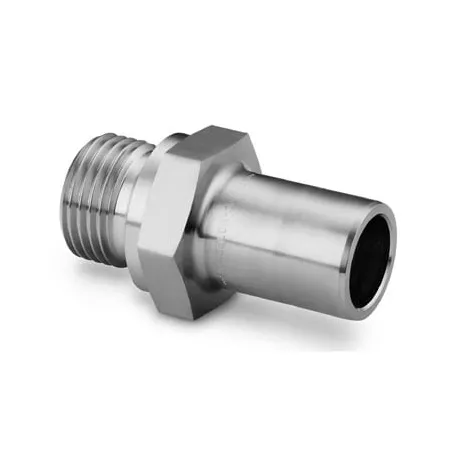

SS-4-TA-1-6RS Swagelok - Переходник прямой с нар. резьбой обжимной G3/8-1/4", нерж.

Назначение и принцип работы

Переходник прямой с наружной резьбой втулочный предназначен для герметичного соединения трубопроводов и приборных линий в системах передачи жидкостей и газов. Конструкция сочетает колпачковую G3/8 наружную резьбу и втулку 1/4″ для обжима трубки, обеспечивая переход от резьбового соединения к обжиму трубки. Уплотнение по резьбе реализовано резинометаллическим кольцом USIT по DIN 3852-2 форма A, которое при затяжке обеспечивает эластично‑жёсткую герметизацию. Работает по принципу механического сжатия двух обжимных колец и гайки на трубке: задняя и передняя обжимные втулки фиксируют трубку и формируют уплотнение при заданных моментах затяжки, что исключает утечки при рабочих давлениях, характерных для приборной арматуры.

Ключевые особенности конструкции

Корпус и все силовые элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки (double ferrule), повышающей механическую прочность соединения и устойчивость к вибрации. Уплотнение резьбы — резинометаллическое кольцо USIT (DIN 3852‑2 A), пригодно для рабочих сред: сжатый воздух, инертные газы, вода, гидравлические масла и неконденсирующиеся химические среды. Типичные эксплуатационные пределы для подобных фитингов Swagelok в исполнении 1/4″ — рабочее давление до ~413 bar (6000 psi) в зависимости от толщины трубки; температурный диапазон зависит от материала уплотнения (ориентировочно −40…+150 °C для распространённых эластомеров; при высокотемпературных средах требуется выбор специального уплотнения).

Экспертные рекомендации по применению

Подбирайте переходник с учетом диаметра и толщины стенки трубки: для обеспечения номинального давления используйте трубку рекомендованного диаметра и давления. Перед монтажом торец трубки должен быть отрезан перпендикулярно и без задиров; удалите заусенцы, контролируйте глубину входа трубки во втулку. Затяжку выполняйте по таблицам производителя с применением динамометрического ключа — сначала вручную, затем заданное число оборотов ключом; избегайте недозатяжки и перетяжки. Не применяйте дополнительные уплотнители на резьбе — резинометаллическое кольцо USIT обеспечивает герметичность. Проверяйте совместимость уплотнения с рабочей средой и при необходимости выбирайте материал уплотнителя по химстойкости и температуре.
