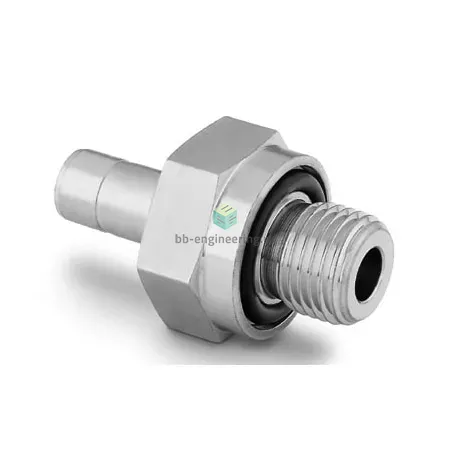

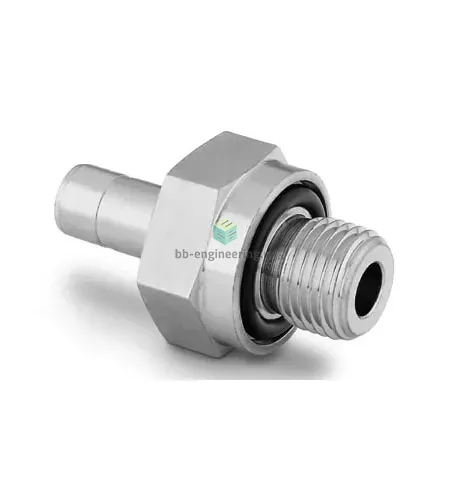

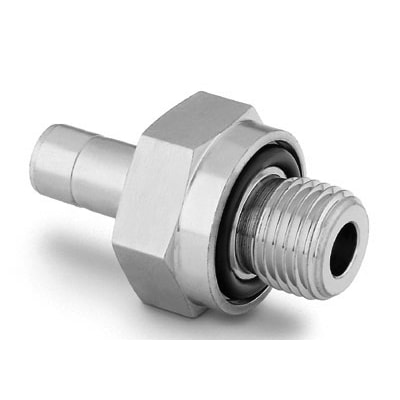

SS-4-TA-1-OR Swagelok - Переходник прямой с нар. резьбой обжимной UNF 7/16"-20-1/4", нерж.

Назначение и принцип работы

Прямой переходник с наружной UNF резьбой и втулкой предназначен для подключения металлопластиковых или металлических трубок Ø1/4" в приборных и технологических линиях к резьбовым портам UNF 7/16"-20. Конструкция работает по принципу обжима трубки двумя обжимными кольцами и гайкой с дополнительным уплотнением O‑ring, утопленным в торце резьбы, что обеспечивает комбинированную герметизацию: механическое зажатие трубки и уплотнение резьбового соединения для предотвращения утечек газов и жидкостей при вибрации и перепадах давления.

Ключевые особенности конструкции

Корпус и комплектующие изготовлены из нержавеющей стали (обобщённо — сталь нерж.; корпус AISI 316), что обеспечивает коррозионную стойкость в агрессивных средах. Используется двухфerrульная обжимная система Swagelok и утопленное O‑ring уплотнение (подбор материала O‑ring — по среде: Viton/EPDM/PTFE). Подключения: канал 1 — UNF 7/16"-20 (наружная), канал 2 — 1/4" втулка для трубки. В типичных применениях для трубок 1/4" рабочее давление в системе может достигать сотен бар (практически до ≈400–600 bar при комнатной температуре в зависимости от толщины стенки трубки и условий), рабочая температура ограничена материалом уплотнений и нержавейки (обычно –60…+260 °C при использовании подходящих O‑ring).

Экспертные рекомендации по применению

Перед монтажом обеспечить чистоту торцов и правильную длину зачищенной трубки для установки двух фerrулей; использовать рекомендованный крутящий момент и инструмент Swagelok при затяжке гайки. Подбирать материал O‑ring под рабочую среду и температуру; при частой разборке заменять фerrули для сохранения герметичности. Избегать перекосов трубки при сборке и ударных нагрузок на соединение — при циклических перепадах давления проверять состояние уплотнений. Для нестандартных давлений/температур согласовать выбор материала и испытать соединение в стендовых условиях.
