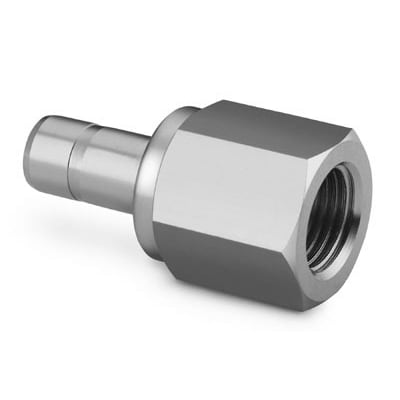

SS-4-TA-7-2RP Swagelok - Переходник прямой с внутр. резьбой обжимной G1/8-1/4", нерж.

Назначение и принцип работы

Переходник прямой с внутренней резьбой втулочный G1/8–1/4″ предназначен для монтажа контуров КИПиА и технологических линий, где требуется переход с газовой/резьбовой арматуры G1/8 на трубную втулку 1/4″. Рабочий принцип — обжимное соединение двойной системой обжимных колец (two-ferrule) и гайки, при котором при затяжке вторая и первичная втулки создают концентрический контакт с трубкой, а уплотнение резьбы обеспечивает металлическая прокладка по DIN 3852‑2 форма B; корпус и детали — нержавеющая сталь AISI 316.

Ключевые особенности конструкции

Корпус и вспомогательные элементы из AISI 316 обеспечивают высокую коррозионную стойкость и совместимость с агрессивными средами. Конструкция — двухвтулочная (two‑ferrule) с гайкой для повторяемой, уплотняющей посадки; резьбовое уплотнение — металлическая прокладка DIN 3852‑2 B для надежной герметизации. Применимо в вакууме и давлениях высокого уровня — в типичных конфигурациях монтажных линий до сотен бар (точные допустимые значения зависят от трубного сечения и стенки). Температурный диапазон металл‑на‑металл ориентировочно от ≈−196 °C до ≈+400 °C в зависимости от комплектации уплотнений и среды.

Экспертные рекомендации по применению

Подбирайте переходник по внутреннему диаметру и толщине стенки трубки, используйте рекомендованные вставки/втулки при переходе с разных материалов. Перед сборкой — ровная обрезка, снятие заусенцев, контроль глубины ввода трубки до упора. Затягивайте гайку в два этапа (сначала от руки, затем ключом по справочным моментам производителя), не допускайте перекручивания. Для кислородных и критичных сред — очистка и подготовка под требования Swagelok; проверяйте герметичность пробойными и/или гелиевыми тестами после монтажа.
