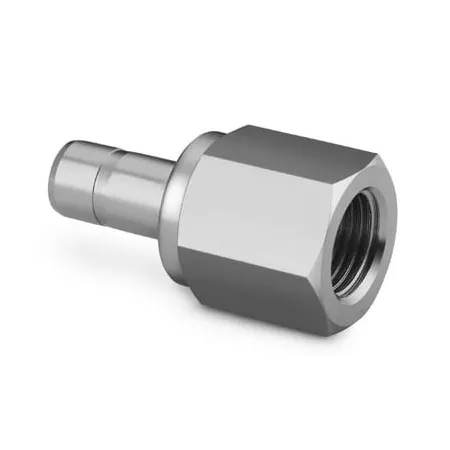

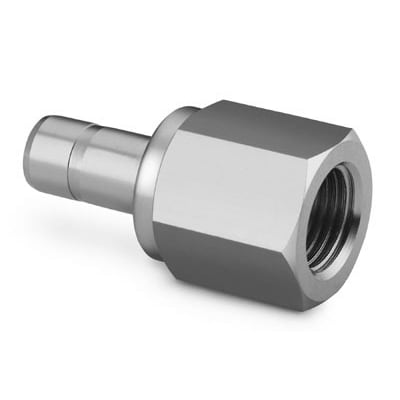

SS-4-TA-7-4RG Swagelok - Переходник прямой с внутр. резьбой под манометр обжимной G1/4-1/4", нерж.

Назначение и принцип работы

Переходник прямой с внутренней резьбой под манометр втулочный предназначен для подсоединения манометрических приборов к трубопроводам и оборудование́м автоматики по резьбе G1/4 с подводом трубки 1/4″ через обжимную втулку. Работает по принципу двухколецовой обжимной системы: при затяжке гайки передняя и задняя обжимные втулки (фронтальная и задняя) деформируются вокруг трубки, образуя герметичное металлокерамическое уплотнение; резьбовое соединение уплотняется прокладкой, размещённой во внутренней проточке, что исключает протечки при вибрации и пульсациях давления.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость и совместимость с агрессивными средами. Тип конструкции: обжим трубки с помощью двух обжимных колец и гайки; подключение: G1/4–1/4″ (канал 1: G1/4; канал 2: 1/4″ втулка). Резьба уплотняется прокладкой по внутренней проточке. Применим для жидких и газообразных сред (инструментальная вода, масла, инертные газы, технологические пары). Типичный рабочий диапазон при комнатной температуре — до ≈6000 psi (≈413 bar), температурный диапазон эксплуатации зависит от используемой прокладки, ориентировочно −50…+200 °C при стандартных уплотнениях.

Экспертные рекомендации по применению

Подбирайте переходник с учётом внешнего диаметра трубки и совместимости прокладки с рабочей средой. Перед монтажом убедитесь в чистоте торцов трубки, ровности среза и правильной установке передней и задней втулок; затяжку гайки выполняйте моментом, рекомендованным для двухвтулочных систем (первичная поджатие затем поворот на 1–1,5 оборота для 1/4″ в зависимости от толщины стенки). Избегайте многократных демонтажей обжимных соединений — втулки могут потерять жёсткость. При повышенных температурах или агрессивных средах уточняйте материал прокладки у производителя и используйте соответствующие уплотнения.
