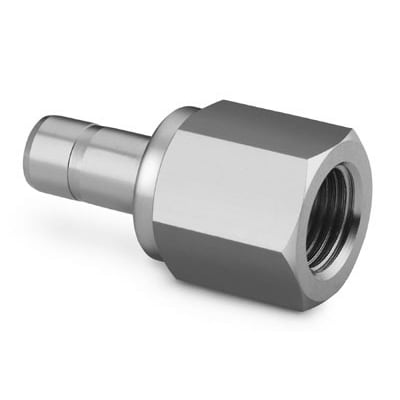

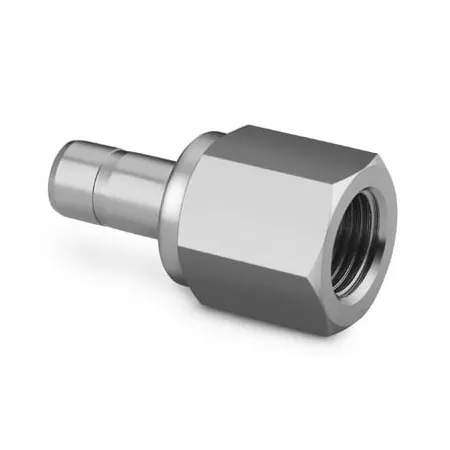

SS-4-TA-7-4RJ Swagelok - Переходник прямой с внутр. резьбой обжимной под манометр G1/4-1/4", нерж.

Назначение и принцип работы

Прямой переходник с внутренней резьбой под манометр втулочного типа предназначен для подключения манометрических приборов к трубопроводам 1/4" (Ø 6,35 мм). Решает задачу передачи давления от линии на прибор контроля и обеспечивает быстросъёмное, герметичное присоединение в системах КИПиА и технологических установках. Работает по принципу обжима трубки: при затяжке гайки две обжимные втулки (двухколечная система) образуют плотное металлическое соединение с трубкой, а внутренняя проточка с прокладкой обеспечивает уплотнение резьбового соединения манометра G1/4.

Ключевые особенности конструкции

Корпус и втулки — нержавеющая сталь AISI 316, что обеспечивает коррозионную стойкость и совместимость с широким набором сред (инструментальная газовая среда, масла, водные растворы, агрессивные среды при проверке химсовместимости). Конструкция — обжимная с двумя обжимными кольцами и гайкой; уплотнение резьбы выполнено прокладкой по внутренней проточке. Подключения: канал 1 — G1/4 (внутр. резьба манометра), канал 2 — 1/4" втулка (трубка Ø 6,35 мм). Типичные рабочие характеристики при правильном выборе трубки: давление до ~6000 psi (≈414 bar) и температурный диапазон примерно −54 °C…+204 °C; точные пределы зависят от толщины/материала трубки и типа уплотнительной прокладки.

Экспертные рекомендации по применению

Подбирайте трубку с соответствующей толщиной стенки под ожидаемое давление и материалом, совместимым с рабочей средой. Перед монтажом соблюдайте зачистку и калибровку торца трубки, вставляйте до упора в корпус; удерживайте корпус инструментом и затягивайте гайку согласно инструкциям производителя (избегайте перетяжки). Для проверки герметичности используйте мыльный раствор или методы плотностного контроля (гелий/течеискатель). При повторном монтаже заменяйте прокладку и контролируйте состояние обжимных колец. Для кислородных систем обязательно проводить промывку и подготовку под требования O2.
