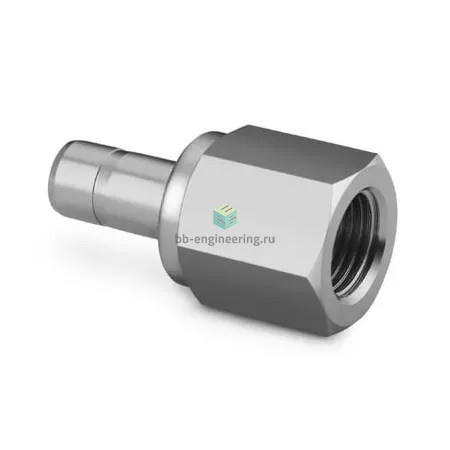

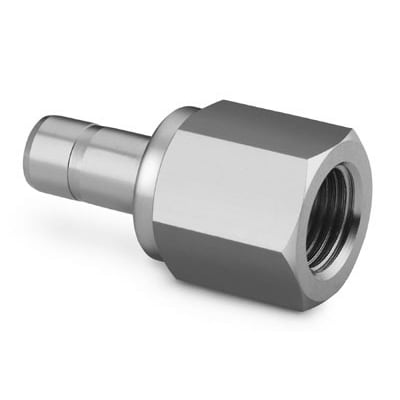

SS-4-TA-7-4RP Swagelok - Переходник прямой с внутр. резьбой обжимной G1/4-1/4", нерж.

Назначение и принцип работы

Переходник прямой с внутренней втулочной резьбой предназначен для соединения трубопроводов и контрольно-измерительных приборов с портом G1/4 и трубой 1/4″ (6,35 мм). Функционирует по принципу двухобжимного соединения: трубка фиксируется двумя обжимными кольцами и гайкой, а уплотнение резьбового соединения достигается металлической прокладкой по DIN 3852-2 форма B. Конструкция обеспечивает герметичное металлическое уплотнение для жидких и газовых сред в технологических и лабораторных системах при повышенных требованиях к утечкам и чистоте среды.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, коррозионно-стойкое исполнение для агрессивных сред. Подключения: канал 1 — G1/4 (BSPP), канал 2 — 1/4″ втулка под трубку Ø6,35 мм. Уплотнение резьбы — металлическая прокладка DIN 3852-2 форма B, устойчивая к высоким температурам и давлению. Тип конструкции — обжим трубки двумя кольцами и гайкой обеспечивает прочность и повторяемость соединения. Рабочие среды: кислород, инертные газы, гидравлические и пневматические среды, технические жидкости. Расчётные рабочие параметры зависят от толщины трубки; типичные значения для 1/4″ SS — до ~400 бар при температуре -60…+350 °C при корректном подборе трубки и монтажа.

Экспертные рекомендации по применению

Подбирайте переходник под точный Ø и толщину стенки трубки 1/4″; соблюдайте рекомендованную глубину вставки. При сборке используйте ключи по торцевым граням, контролируйте момент затяжки и однократность обжима — повторное использование обжимных колец снижает герметичность. Для резьбового подключения применяйте металлическую прокладку DIN 3852-2 форма B без дополнительных герметиков; при высокой вибрации рассматривайте фиксацию контргайкой. Проверяйте систему пробным давлением после монтажа и соблюдайте ограничения по температуре и среде.
