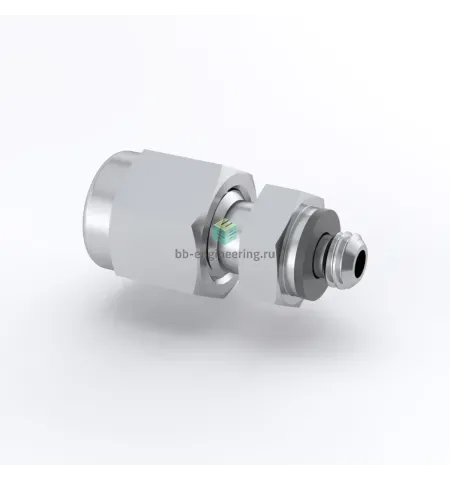

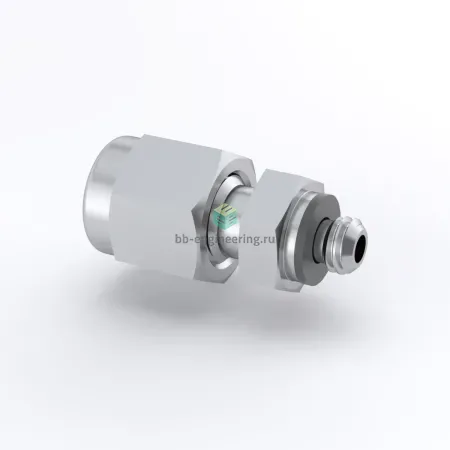

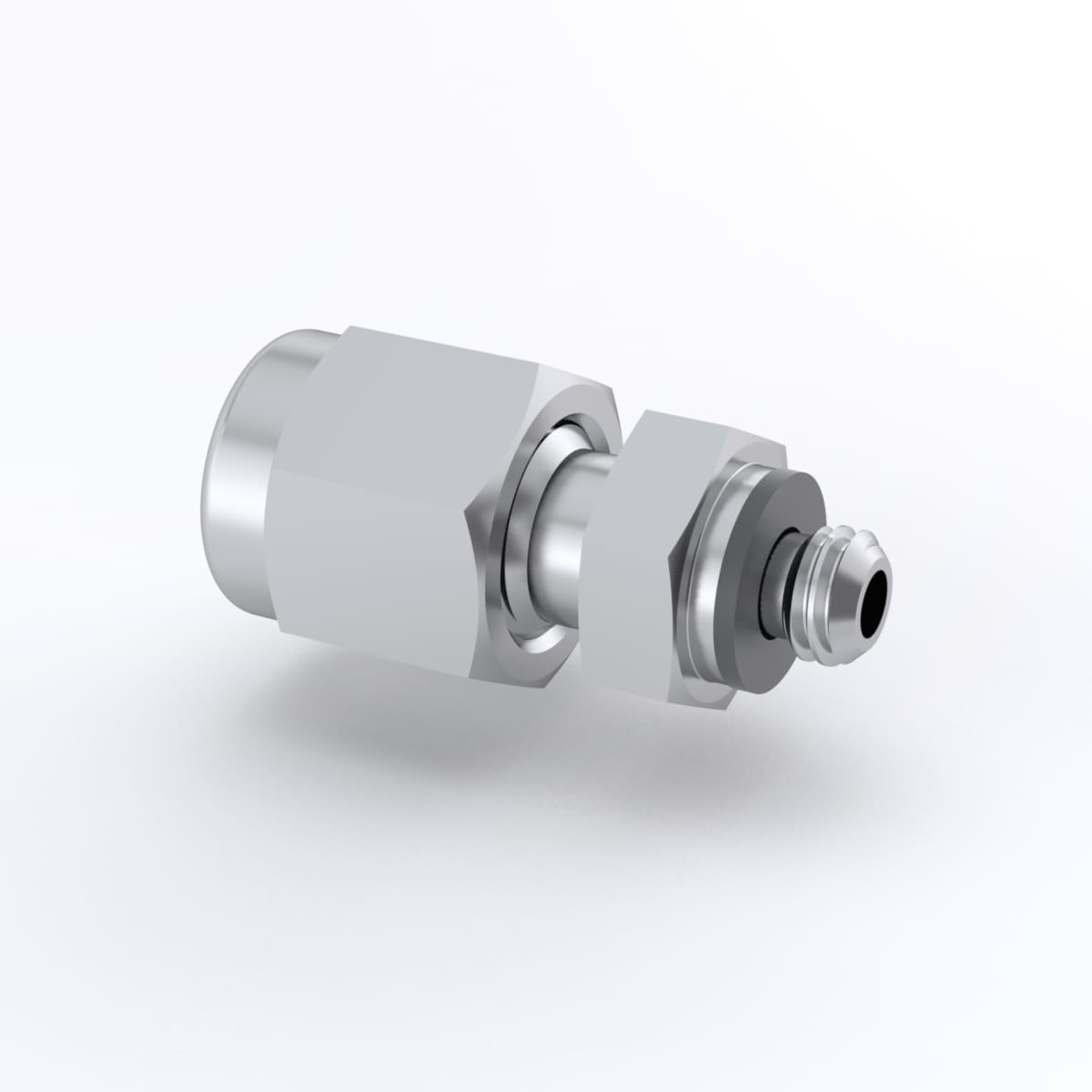

SS-400-1-0256 Swagelok - Штуцер прямой с нар. резьбой обжимной UNF 10-32-1/4", нерж.

Назначение и принцип работы

Прямой обжимной штуцер с наружной резьбой UNF 10‑32 — приборная переходная муфта для подключения 1/4″ (6,35 мм) трубок к инструментальным портам с резьбой 10‑32 UNF. Решает задачи передачи жидкостей и газов в технологических линиях, системах КИПиА, лабораторных установках и гидравлике при высоких требованиях к герметичности. Принцип действия — механический обжим двух разъёмных обжимных колец гайкой, который фиксирует трубку осевым зажимом и обеспечивает уплотнение канала; дополнительное уплотнение резьбового соединения выполняет выступающее O‑ring, предотвращающее протечки по резьбе.

Ключевые особенности конструкции

Корпус и комплектующие выполнены из нержавеющей стали AISI 316 (материал обобщённо: сталь нержавеющая), что обеспечивает коррозионную стойкость и совместимость с агрессивными средами. Конструкция — двухфирулочная (две обжимные кольца + гайка) Swagelok для надёжной механической фиксации трубок. Подключения: канал 1 — UNF 10‑32, канал 2 — 1/4″ трубка. Резьбовая герметизация — выступающий O‑ring; материал O‑ring подбирается по среде (Viton, PTFE, EPDM и др.) и задаёт рабочий температурный диапазон. При использовании стандартных конфигураций практические рабочие давления могут достигать порядка 6000 psi (≈415 bar) в зависимости от диаметра и стенки трубки; корпус обеспечивает эксплуатацию в широком температурном интервале, при этом пределы зависят от выбранного уплотнения.

Экспертные рекомендации по применению

Перед монтажом обеспечить чистую, перпендикулярно отрезанную и обезжиренную трубку; удалить фаски и заусенцы. Сборка: затянуть рукой до упора, затем повернуть гайку дополнительно ≈1¼ оборота для первоначального обжима (типовая рекомендация Swagelok); не перетягивать. Для повторного монтажа рекомендуется менять обжимные кольца при сомнении в герметичности. Выбирать материал O‑ring по среде и температуре; при агрессивных или высокотемпературных средах отдавать предпочтение PTFE/металлическим решениям. Контролировать утечки манометром или тестом на газ/жидкость после установки; избегать воздействия ударных нагрузок и превышения проектного давления.
