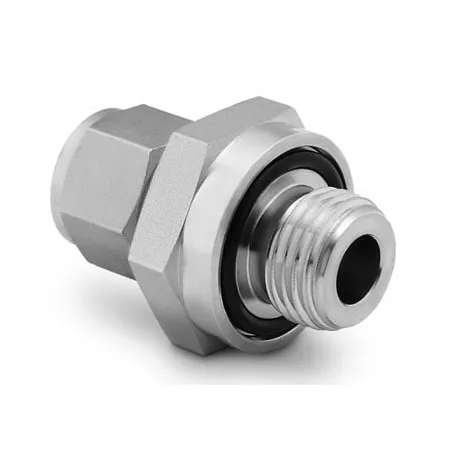

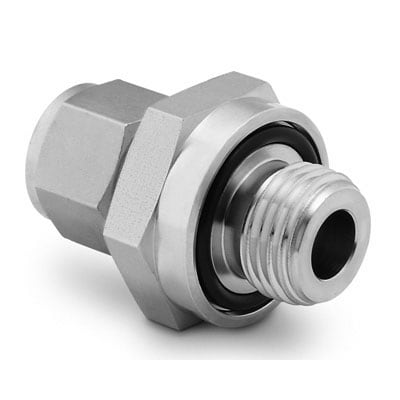

SS-400-1-2-OR Swagelok - Штуцер прямой с нар. резьбой обжимной NPT1/8-1/4", нерж.

Назначение и принцип работы

Прямой обжимной штуцер с наружной резьбой и уплотнённым O‑ring предназначен для герметичного присоединения трубки Ø 1/4" (6,35 мм) к резьбовому порту NPT1/8. Решает задачи передачи газов и жидкостей в технологических и измерительных контурах, где требуется комбинированное уплотнение: обжим для трубки и уплотнённая резьба для резистентного к утечкам соединения. Принцип работы — двухобжимная конструкция: втулки‑кольца формируют металлополимерное уплотнение на трубке при затяжке гайки, а втопленный O‑ring в корпусе обеспечивает резьбовое уплотнение NPT.

Ключевые особенности конструкции

Корпус и элементы — нержавеющая сталь AISI 316, контактная коррозионная стойкость для агрессивных сред. Конструкция — двухобжимная (две обжимные втулки и гайка) для повторяемой герметичности и механической фиксации. Резьбовое соединение NPT1/8 выполнено с утопленным O‑ring; при необходимости допускаются O‑ring из FKM/NBR/EPDM в зависимости от среды. Применяется для газов и жидкостей, в том числе инертных газов, гидравлики и технологических жидкостей. Типичные эксплуатационные диапазоны: при правильно подобранной трубке и уплотнениях рабочее давление может достигать порядка 6000 psi (≈414 bar) для типичных малых диаметров; температурный диапазон эксплуатации зависит от материала O‑ring (примерно −65…+400 °F / −54…+204 °C для стойких материалов).

Экспертные рекомендации по применению

Подбирайте O‑ring по химической совместимости и температуре; при эксплуатации с агрессивными средами используйте FKM/FFKM. Перед обжатием обеспечить чистую, ровно отрезанную и фасочную трубку без заусенцев. Затягивайте гайку после ручной посадки на рекомендуемое дополнительное число оборотов (обычно 1–1,5 оборота) и контролируйте утечки гидро- или пневмоконтролем; избегайте перетяжки — она деформирует втулки и снижает повторяемость соединения. Для резьбового уплотнения не используйте пасты, несовместимые с O‑ring; при сомнениях сверяйтесь с технической документацией Swagelok по подбору материалов и допустимых давлений для конкретной трубки.
