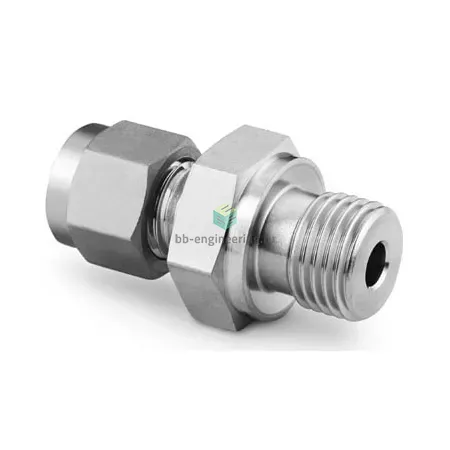

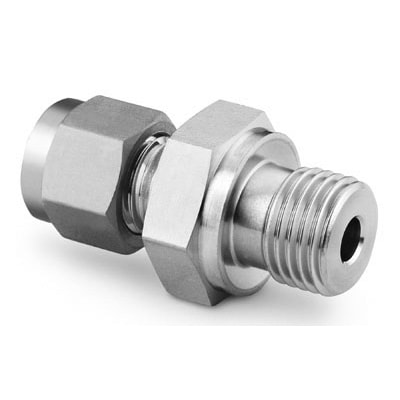

SS-400-1-2RP Swagelok - Штуцер прямой с нар. резьбой обжимной G1/8-1/4", нерж.

Назначение и принцип работы

Прямой штуцер Swagelok SS-400-1-2RP служит для герметичного присоединения трубки Ø 1/4″ (6,35 мм) к резьбовому портy G1/8 (параллельная резьба BSPP) в технологических системах подачи газа и жидкости. Соединение реализовано по принципу двухобжимной (two-ferrule) системы: при затяжке гайки задняя и передняя обжимные втулки сцепляют и пластически деформируют трубку, обеспечивая высокую механическую прочность и уплотнение. Резьба уплотняется металлической прокладкой по DIN 3852-2 форма B, что обеспечивает надежность при высоких давлениях и температурах.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, общая материализация — нержавеющая сталь, устойчивая к коррозии и агрессивным средам. Конструкция: две обжимные втулки + гайка; подключение каналов G1/8 — наружная резьба и 1/4″ — трубка. Тип уплотнения резьбы — металлическая прокладка DIN 3852-2 (форма B), обеспечивает герметичность без ниток или паст. Типичные рабочие параметры при нормальной сборке: рабочее давление порядка до 414 бар (6000 psi) для 1/4″ трубки при комнатной температуре, рабочий температурный диапазон ориентировочно −54 °C … +204 °C (зависит от среды и толщины стенки трубки). Применим для технических газов, гидравлики, вакуума и многих химически нейтральных сред; при контакте с хлорсодержащими средами требуется оценка коррозионной стойкости.

Экспертные рекомендации по применению

Перед монтажом обеспечьте чистоту трубки и срез под прямым углом, удалите заусенцы. Затягивайте гайку по инструкции производителя: сначала до упора рукой, затем ключом на ≈1–1,25 оборота (точный алгоритм — согласно Swagelok для данного диаметра). Не используйте уплотнители резьбы на месте металлической прокладки DIN 3852-2. Избегайте многократных повторных сборок одной и той же обжимной пары — при повторном монтаже заменяйте обжимные элементы. Для пульсирующих нагрузок рекомендованы хомуты опоры трубки и контроль утечек гидро/газоанализатором после сборки.
