SS-400-1-2W Swagelok - Штуцер прямой под приварку встык обжимной 1/4"-1/8", нерж.

Назначение и принцип работы

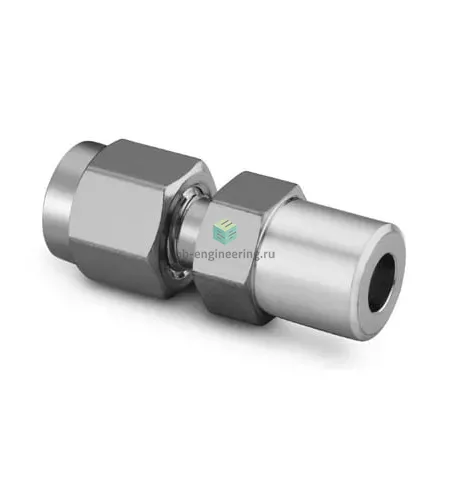

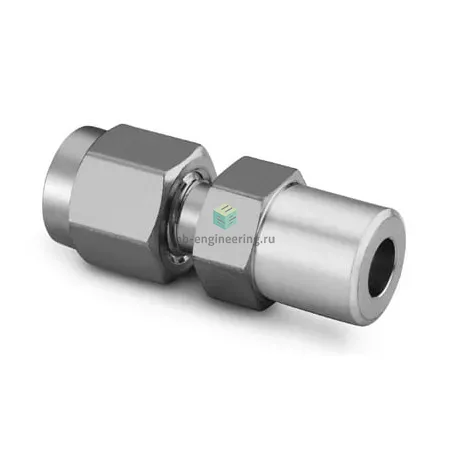

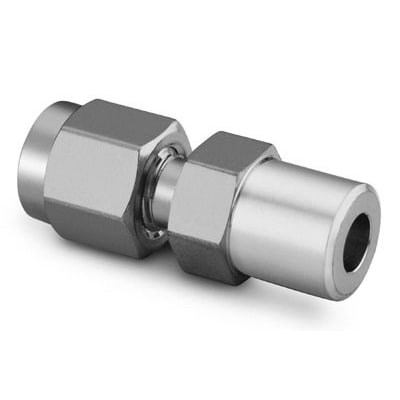

Прямой штуцер Swagelok SS-400-1-2W предназначен для перехода с трубки 1/4″ (6,35 мм) на тело с приварным патрубком 1/8″ (3,18 мм) методом встык. Решает задачи присоединения съемной трубной магистрали к приварной технологической линии при системах сбора/распределения газа и жидкости в диапазоне малых диаметров. Функционирует как двухколёцовый обжимной фитинг: трубка вставляется в фитинг, при затяжке гайки обжимные кольца формируют герметичное металлическое соединение; на противоположном конце — постоянное приварное соединение.

Ключевые особенности конструкции

Корпус и обжимные элементы изготовлены из нержавеющей стали AISI 316, стойкой к коррозии в химически агрессивных средах. Исполнение — двухфerrуловый обжим (две обжимные кольца + гайка), без резьбового уплотнения. Рабочие среды: инертные и активные газы, жидкости, технологические среды; совместимость зависит от состава среды. Типичные рабочие характеристики зависят от толщины стенки трубки, но при 1/4″ трубке допускаются давление до порядка 6000 psi (≈413 bar) по данным производителя для аналогичных двухферруловых соединений; температурный диапазон эксплуатации при отсутствии эластомерных уплотнений — от криогенных значений до ~+400 °C, в зависимости от режима сварки и среды.

Экспертные рекомендации по применению

Рекомендуется приваривать патрубок 1/8″ предварительно к магистрали, дать остыть и зачистить шов перед сборкой обжимной части. Для монтажа трубки 1/4″ — вставить до упора, затянуть гайку вручную, затем ключом добавить типично 1¼ оборота (следовать таблице производителя для конкретной толщины стенки). Избегать активной сварки после установки обжимных элементов, не допускать перекосов и вибрации без поддержки трубки. Обязательно провести опрессовку и контроль герметичности (детектор утечек) после сборки. Типичные ошибки: перетяжка гайки, использование неправильной толщины трубки, сварка при установленной арматуре — всё это снижает герметичность.
