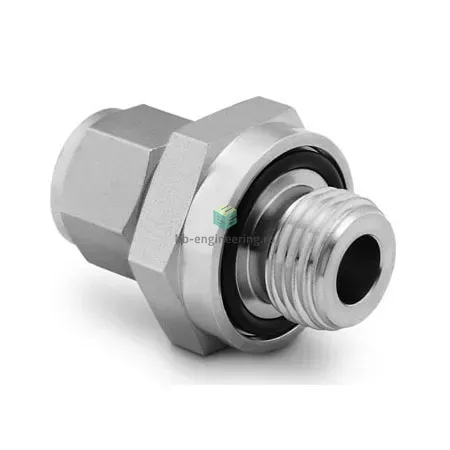

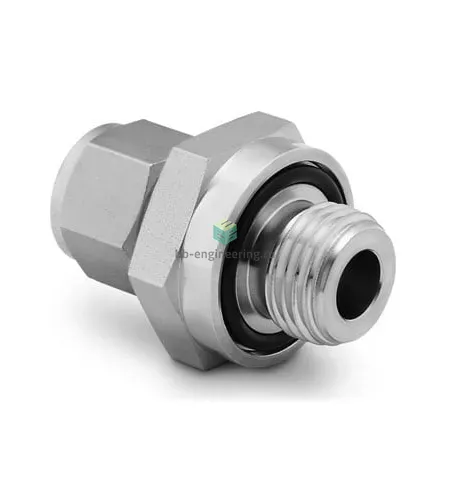

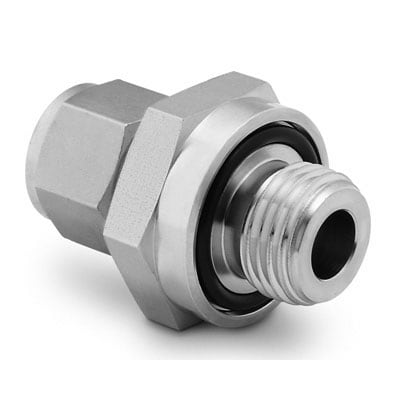

SS-400-1-4-OR Swagelok - Штуцер прямой с нар. резьбой обжимной NPT1/4-1/4", нерж.

Назначение и принцип работы

Прямой штуцер с нарезной трубной резьбой NPT1/4 — переходной обжимной фитинг для подсоединения 1/4" трубки к резьбовому патрубку NPT1/4. Предназначен для подачи рабочих газов и жидкостей в технологические линии КИПиА, лабораторные системы и промышленные установки, где требуется герметичное соединение с возможностью демонтажа. Принцип работы — двухобжимная конструкция: при затяжке гайки два обжимных кольца (ferrules) деформируются и фиксируют трубку, а утопленное O‑ring в резьбе обеспечивает дополнительную уплотняющую прокладку между металлической резьбой и корпусом, снижая риск протечек при вибрациях и перепадах давления.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, гарантирующая коррозионную стойкость в агрессивных средах. Тип конструкции — двухобжимная (two‑ferrule) с гайкой; уплотнение резьбы — утопленное O‑ring (варианты материалов уплотнения по заказу: NBR/Viton/PTFE). Подключения: канал 1 — NPT1/4 (наружная резьба), канал 2 — 1/4" трубка. Рабочие среды: технические и инертные газы, жидкости, агрессивные среды при подборе соответствующего уплотнения. Давление и температура зависят от качества трубки и материала O‑ring; при применении подходящей трубки возможны рабочие давления до ≈689 bar (10 000 psi) по справочной документации Swagelok; температурный диапазон корпуса значительно шире, ограничения задаёт материал уплотнения (NBR ~‑40…+100 °C, Viton ~‑20…+200 °C, PTFE выше).

Экспертные рекомендации по применению

Перед монтажом обеспечить ровную обжимную поверхность трубки: рез по 90°, снятие фаски и обезжиривание. Такелаж: собрать до упора, затем затянуть гайку на 1 1/4 оборота после «ручного» упора (рекомендация Swagelok для 1/4"). Не наносите пасту или герметик на утопленное O‑ring; при необходимости применяйте только совместимые с материалом уплотнения составы. Проверять совместимость O‑ring с рабочим веществом и температурой; при циклических температурах или вибрации контролировать момент затяжки и проводить повторную проверку герметичности. Избегать перекосов трубки при сборке и изгибов в зоне обжима — это основная причина течей.
