SS-400-1-4RP Swagelok - Штуцер прямой с нар. резьбой обжимной G1/4-1/4", нерж.

Назначение и принцип работы

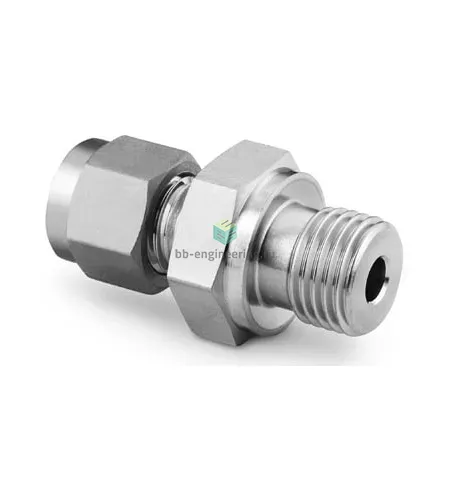

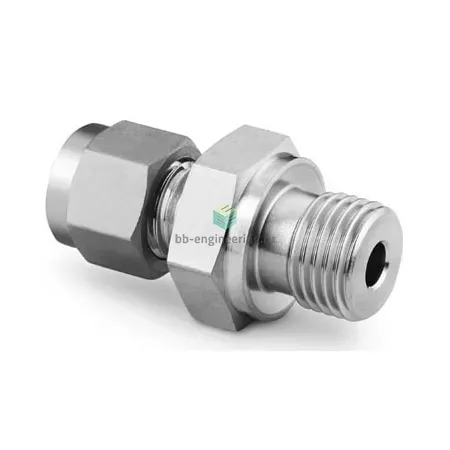

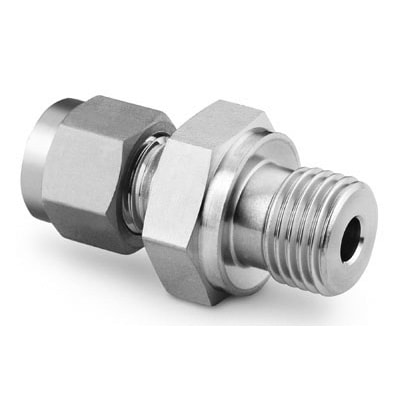

Обжимной прямой штуцер с наружной резьбой G1/4 — переходной компонент для подсоединения 1/4" трубки к резьбовому порту G1/4. Решает задачи герметичного соединения в системах КИПиА, лабораторных и промышленных трубопроводах (пневматика, гидравлика, хроматография, аналитика). Работает по принципу двух обжимных колец и гайки: при затяжке гайки обжимные кольца уплотняют трубку и создают металлический контакт с корпусом; уплотнение резьбы реализовано металлической прокладкой по DIN 3852-2 форма B, что увеличивает надежность при повышенных давлениях и температурах.

Ключевые особенности конструкции

Корпус и обжимные элементы изготовлены из нержавеющей стали (материал корпуса AISI 316), что обеспечивает коррозионную стойкость в агрессивных средах. Подключение: канал 1 — G1/4 (наружная резьба), канал 2 — 1/4" трубка. Конструкция — двухколечный обжим (two-ferrule) с гайкой, металлическая прокладка DIN 3852-2 форма B для герметизации резьбы. При использовании рекомендованных трубок рабочее давление может достигать значений порядка до 690 бар (10000 psi) в зависимости от материала и стенки трубки; температурный диапазон эксплуатации для AISI 316 ориентировочно от −196 °C до +400 °C, при этом уплотнение металлической прокладки допускает высокотемпературные режимы.

Экспертные рекомендации по применению

Перед монтажом обеспечьте точную резку и снятие фаски трубки, удалите заусенцы; при сборке вставьте трубку до упора, затяните гайку по рекомендациям производителя, избегая перекручивания. Не используйте повторно деформированные обжимные кольца и прокладки DIN 3852-2. Контролируйте совместимость рабочей среды с AISI 316 (в агрессивных средах с хлоридами возможна питтинговая коррозия). При проверке герметичности применяйте метод гидравлической или газовой опрессовки с постепенным повышением давления; избегайте ударных и циклических перегрузок выше паспортных. Для критичных систем учитывайте требования к чистоте трубопровода и рекомендуемые момент затяжки от производителя.
