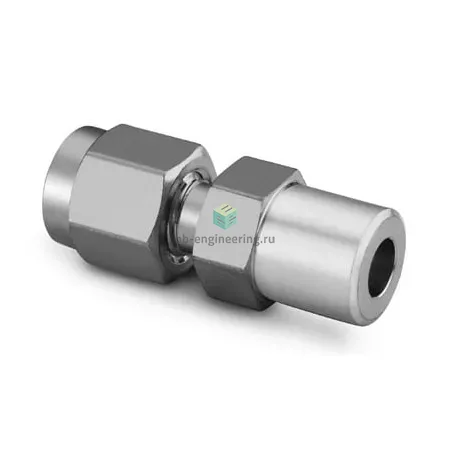

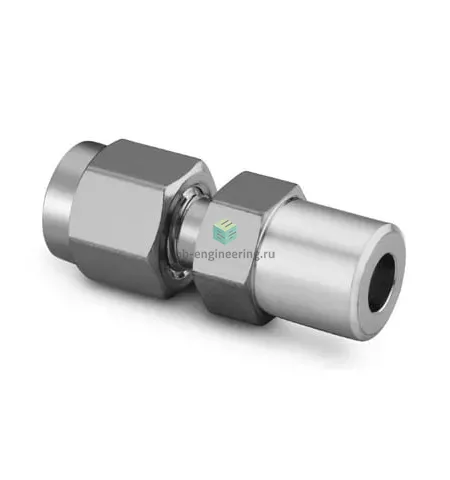

SS-400-1-8W Swagelok - Штуцер прямой под приварку встык обжимной 1/4"-1/2", нерж.

Назначение и принцип работы

Прямой штуцер под приварку с обжимным соединением предназначен для перехода с трубки Ø1/4" на корпусный патрубок Ø1/2" под приварку встык. Устройство решает задачи герметичного подключения тонкостенных трубопроводов измерительных и технологических линий к сварным магистралям: подача проб, отвод измеряемой среды, подключение датчиков и вентиляции. Принцип работы — одностороннее обжимное соединение трубки с помощью двух обжимных колец и гайки со стороны 1/4" и постоянное сварное соединение 1/2" со стороны магистрали; уплотнение обеспечивается механическим контактом обжимных колец с трубкой и седлом штуцера.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, стойкой к коррозии агрессивных сред. Исполнение: штуцер прямой под приварку с обжимной конструкцией из двух колец и гайки; тип уплотнения резьбы отсутствует (-). Рабочие среды: газ, пар, нефтехимия, гидравлика и аналитические пробы. Типичные эксплуатационные ориентиры для подобных Swagelok‑фитингов 316: рабочее давление для соединений трубки Ø1/4" — до ≈6000 psi (≈414 bar) при комнатной температуре; температурный диапазон определяется материалом и сварным швом (ориентировочно −50…+400 °C при отсутствии эластомерных вставок). Конструкция рассчитана на высокую герметичность и повторную сборку при правильной установке.

Экспертные рекомендации по применению

Перед монтажом подготовьте конец трубки: очистите, обезжирьте, удалите фаску и заусенцы; используйте рекомендации по посадке двух обжимных колец производителя. Приварной конец соединяйте по технологическим требованиям (контроль геометрии и качества шва, соответствие толщин), чтобы не деформировать обжимное соединение. Избегайте перекоса при сборке и чрезмерного затяжения гайки — это может повредить колечки и снизить герметичность. При эксплуатации контролируйте коррозионную среду и циклические нагрузки; для агрессивных сред или повышенных температур уточняйте совместимость уплотнений и допустимые давления у производителя.
