SS-400-1-OR Swagelok - Штуцер прямой с нар. резьбой обжимной UNF 7/16"-20-1/4", нерж.

Назначение и принцип работы

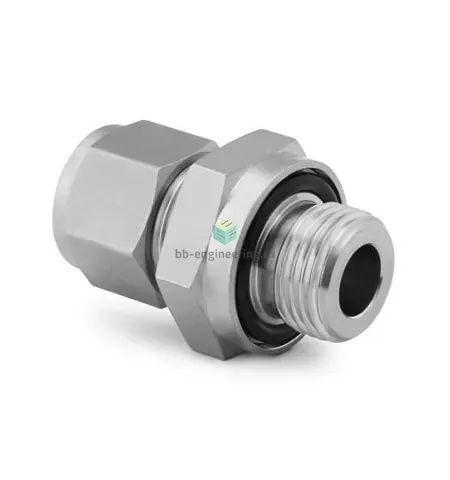

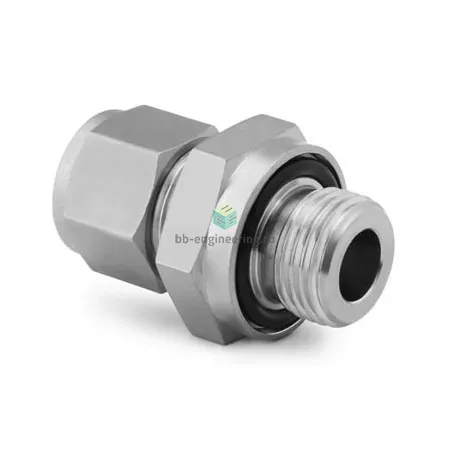

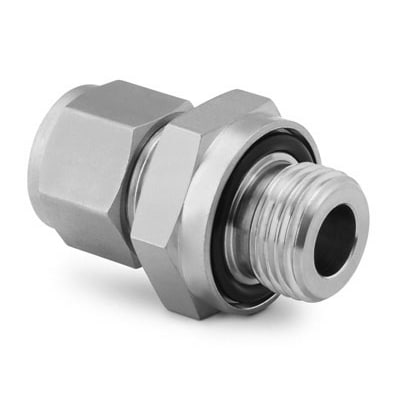

Прямой обжимной штуцер с наружной резьбой UNF 7/16"-20 на 1/4" трубку (6,35 мм) предназначен для герметичного подключения технологических и контрольных линий (инструментация, газовые и жидкостные магистрали, гидросистемы). Соединение реализует комбинированный принцип: двухобжимная конструкция формирует металлическое уплотнение на трубке за счёт передней и задней обжимных гаек, а утопленный O‑ring в зоне резьбы обеспечивает дополнительное уплотнение резьбового перехода и повышает газовую герметичность при низких давлениях и вакууме. Корпус из стали AISI 316 обеспечивает коррозионную стойкость и совместимость с большинством агрессивных сред.

Ключевые особенности конструкции

Конструкция — двухобжимные (front/back) кольца и гайка Swagelok для быстрого многократного монтажа; наружная резьба UNF 7/16"-20 и присоединение под трубку 1/4" (6,35 мм). Корпус и фитинговые элементы — нержавеющая сталь AISI 316; уплотнение резьбы — утопленный O‑ring (варианты материалов O‑ring подбираются под среду: FKM, EPDM, PTFE и др.). При правильном подборе стенки трубки и материала уплотнений рабочее давление для аналогичных обжимных систем Swagelok достигает до ~10 000 psi (≈690 bar) при комнатной температуре; рабочий температурный диапазон определяется материалом O‑ring (типично от −54 °C до +200 °C для эластомерных уплотнений; более высокие температуры — при металлическом уплотнении).

Экспертные рекомендации по применению

Перед установкой строго подготовьте торец трубки (отрез ровный, без заусенцев), обеспечьте правильную глубину посадки. Затягивание — по рекомендациям производителя (фиксировать гайку от руки, затем доворачивать рекомендованное число оборотов; избегать перетяжки, которая деформирует кольца). Подбирайте материал O‑ring по рабочей среде и температуре; при частых разборках заменяйте уплотнительные элементы и проверяйте состояние обжимных колец. При вибрации и циклических нагрузках используйте опоры и минимизируйте нагрузку на фитинг. После монтажа выполнить контроль герметичности (пробный пневмо/гидротест). Следить за соответствием стенки трубки требованиям производителя для сохранения номинального давления.
