SS-400-11-2 Swagelok - Соединитель панельный с нар. резьбой обжимной NPT1/8-1/4", нерж.

Назначение и принцип работы

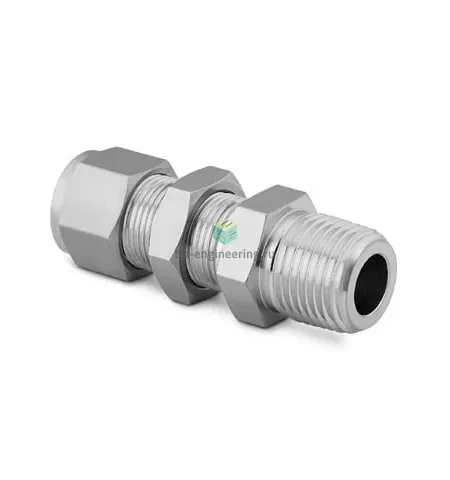

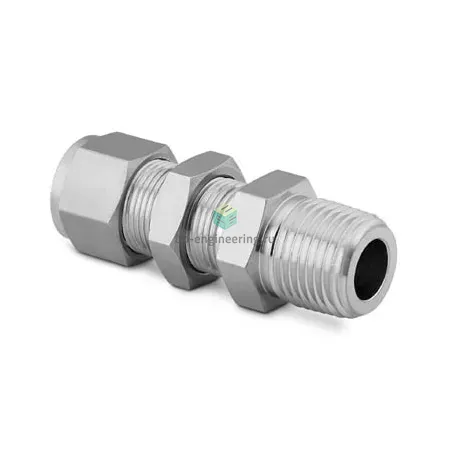

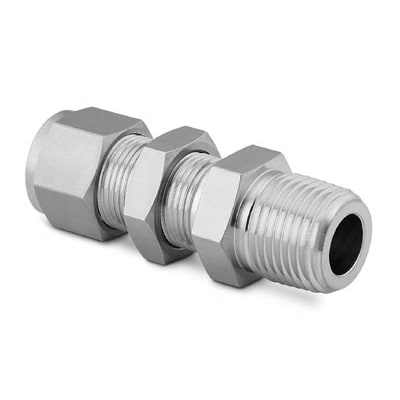

Соединитель панельный Swagelok SS-400-11-2 предназначен для герметичного вывода технологической трубки через панель/щит с переходом на резьбовое подключение NPT. Конструкция обеспечивает переход между внутренним каналом с наружной конической резьбой NPT1/8 и обжимным присоединением для трубки 1/4″ (6,35 мм). Уплотнение резьбы выполняется с помощью ФУМ-ленты, а герметизация трубки — металлическим обжатием двумя конусными обжимными кольцами и гайкой. Применяется в системах измерения и регулирования, пробоотборе, газо- и жидкостных магистралях, где требуется плотный панельный вывод и высокая уплотняющая способность при статических и динамических режимах.

Ключевые особенности конструкции

Корпус и все перечисленные активные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Тип конструкции — двухобжимной (две обжимные втулки + гайка), обеспечивающий металл-металл уплотнение трубки без дополнительных уплотнителей. Резьба NPT1/8 (канал 1) — коническая для герметизации с ФУМ-лентой; канал 2 — обжим под трубку 1/4″. Рабочие среды: технологические газы, масла, вода, незагрязнённые химические жидкости; типичные температурные пределы для комбинации SS316 и металлического обжима ≈ −54 °C…+204 °C. Рабочее давление определяется трубкой и толщиной стенки, в типичных конфигурациях для 1/4″ трубки достигает значений в пределах нескольких десятков — сотен бар; для точного подбора ориентируйтесь на паспорт трубопровода и данные производителя.

Экспертные рекомендации по применению

При монтаже используйте чистые резьбовые соединения и ФУМ-ленту без избыточного наматывания, заведите намотку по направлению резьбы. Подготовьте трубку: ровный торец, снятие фаски и удаление заусенцев, полная посадка трубки до упора в корпус. Затяжка обжимной гайки — по инструкции производителя; избегайте повторного перекомплектования обжимных колец, при демонтаже заменяйте их на новые. Обеспечьте опору и компенсацию тепловых и вибрационных перемещений близко к панели. Выполняйте проверку на протечки после монтажа (гелиевый или компрессометрический тест) и учитывайте совместимость среды с AISI 316 и ФУМ-покрытием при повышенных температурах.
