SS-400-11-4 Swagelok - Соединитель панельный с нар. резьбой обжимной NPT1/4-1/4", нерж.

Назначение и принцип работы

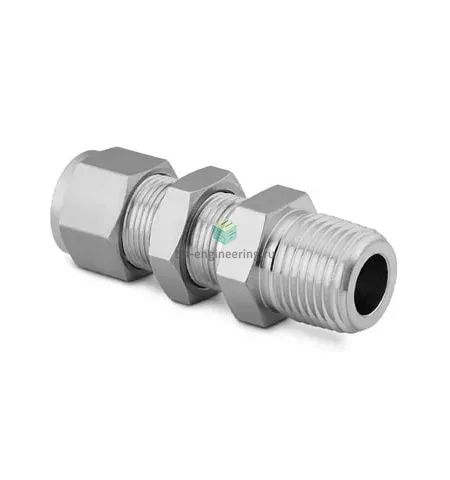

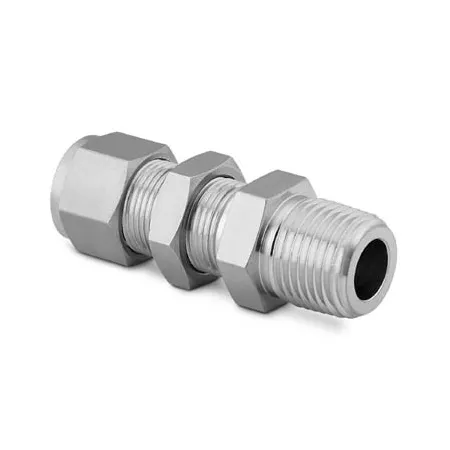

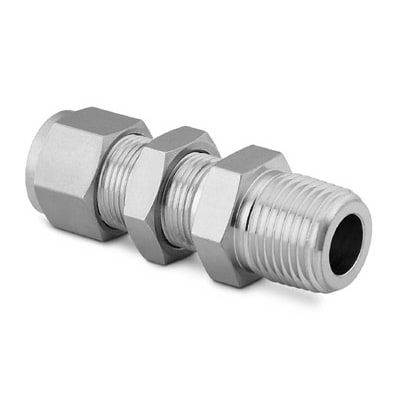

Панельный соединитель с наружной NPT‑резьбой и обжимным присоединением 1/4" (трубка Ø 6,35 мм) предназначен для прокладки утечностойких линий в измерительной и технологической аппаратуре, приборных щитах и стойках. Конструкция обеспечивает переход с NPT1/4 на трубное присоединение 1/4" методом двухшайбового (двух обжимных колец) соединения: при затяжке гайки передняя и задняя обжимные шайбы формируют металлическое уплотнение на трубке, а резьбу NPT уплотняют ФУМ‑лентой. Применяется для газов и жидкостей в аналитических, лабораторных и промышленных системах, требующих герметичности и механической прочности.

Ключевые особенности конструкции

Корпус из нержавеющей стали AISI 316 обеспечивает коррозионную стойкость в агрессивных средах. Тип конструкции — обжим трубки двумя обжимными кольцами и гайкой (double ferrule), что повышает виброустойчивость и повторяемость соединения по сравнению с одношайбовыми решениями. Резьбовое уплотнение — ФУМ‑лента для NPT1/4. Типичное рабочее давление при использовании рекомендованной трубки и толщины стенки может достигать до 6000 psi (≈413 bar) для размера 1/4" в зависимости от стенки трубки; рабочий температурный диапазон ориентировочно −54 °C…+204 °C при стандартных уплотнениях и материалах. Выполняет функции панельного (bulkhead) соединения с возможностью фиксированной установки в корпусе.

Экспертные рекомендации по применению

Подбирайте комплект трубки (Ø 6,35 мм) и толщину стенки по таблицам производителя; не используйте деформированную или зачищённую неправильно трубку. На NPT наносите ФУМ‑ленту по стандарту и избегайте масляных паст. Затяжку выполняйте по инструкциям Swagelok: сначала затяните от руки, затем ключом добейтесь установки обжимных колец (обычно дополнительно 1/4–1/2 оборота от ручной затяжки в зависимости от размера) и контрольной проверки на утечки (пневмо/гидро, гелий). Не повторно используйте обжимные кольца при демонтаже, обеспечьте опору и учет температурных расширений трубопровода; избегайте режимов выше указанных температур и агрессивных сред без проверки совместимости AISI 316 и возможных уплотнений.
