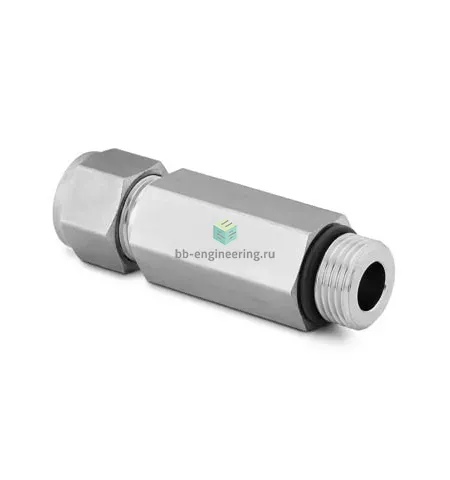

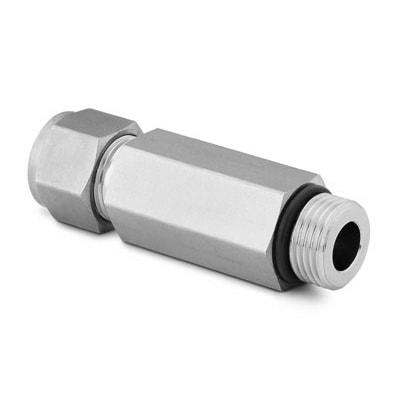

SS-400-1L-4ST Swagelok - Штуцер прямой с нар. резьбой обжимной UNF 7/16"-20-1/4", нерж.

Назначение и принцип работы

Прямой обжимной штуцер с наружной резьбой UNF 7/16"-20 — переходное соединение для подключения 1/4" трубки к резьбовым портам приборов и магистралей. Конструкция решает задачу герметичного присоединения в приборостроении, системах КИПиА, вакуумных установках и гидравлике низкой и средней мощности. Рабочий принцип: трубка фиксируется металлометаллическим обжатием двумя обжимными кольцами (феррулами) и гайкой, а торец наружной резьбы уплотняется выступающим O-ring, исключающим протечки по резьбе при давлении до типичных 6000 psi (≈413 бар) для размеров 1/4" при нормальной температуре.

Ключевые особенности конструкции

Корпус и основные элементы — нержавеющая сталь AISI 316, стойкая к коррозии и агрессивным средам. Тип конструкции: двухфирулный обжимный узел + гайка; уплотнение резьбы — выступающее уплотнительное кольцо O-ring (обеспечивает первичную герметичность резьбового соединения). Подключения: канал 1 — UNF 7/16"-20, канал 2 — 1/4" трубка (Ø≈6,35 мм). Применим к газам, жидкостям, технологическим средам и вакууму; температурный диапазон при стандартных эластомерах примерно −54…+204 °C, для металлометаллического контакта — выше, в зависимости от компоновки.

Экспертные рекомендации по применению

Перед установкой отрезать трубку под прямым углом, удалить фаску и задиры, полностью вставить до упора. Завинчивать гайку по схеме Swagelok: от руки, затем 1¼ оборота ключом для 1/4" трубки (или согласно инструкции производителя). Не наносить пасты на резьбу — O-ring обеспечивает уплотнение; контролировать выбор материала O-ring по среде и температуре. При повторном монтаже заменять феррулы и O-ring при признаках износа. После сборки выполнить испытание на герметичность давлением и утечки.
