SS-400-2-2W Swagelok - Штуцер угловой под приварку встык обжимной 1/4"-1/8", нерж.

Назначение и принцип работы

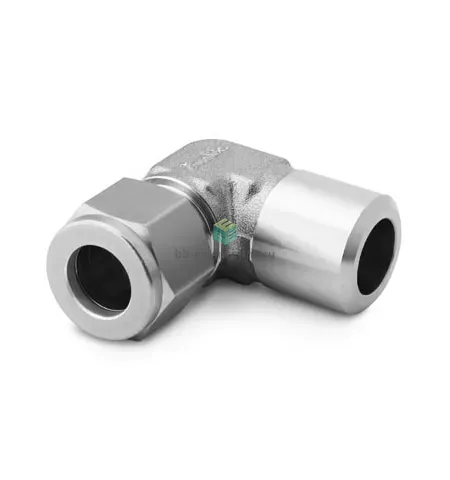

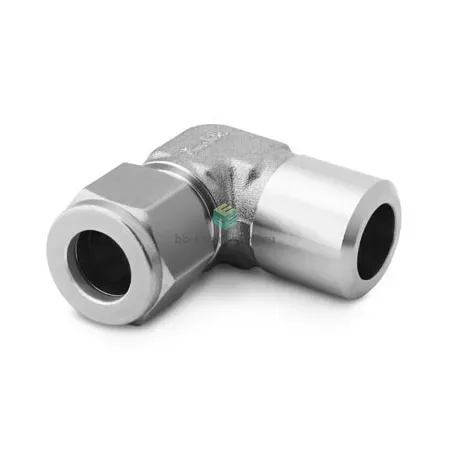

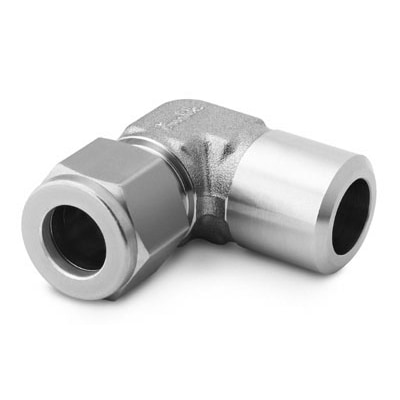

Угловой штуцер Swagelok SS-400-2-2W предназначен для перехода с трубки Ø1/4″ (6,35 мм) на порт под приварку Ø1/8″ (3,18 мм) под углом 90° в технологических и инструментальных линиях. Конструкция решает задачу герметичного присоединения гибкой трубки к стационарной магистрали с минимальной осевой нагрузки на трубопровод и обеспечивает уплотнение по принципу металло-металлического контакта двух обжимных колец и гайки. Применим для газовых и жидких сред в системах анализа, дозирования и управления давлением; рабочие параметры зависят от толщины трубки и режима, типичные значения — до нескольких сотен бар (при правильном подборе трубки и монтажа) и температурная эксплуатация, типично в пределах от криогенных значений до нескольких сотен °C с учётом свойств AISI 316 и среды.

Ключевые особенности конструкции

Корпус и детали изготовлены из нержавеющей стали AISI 316, двухколечная обжимная схема обеспечивает надёжное центрирование и захват трубки без применения резиновых уплотнений. Канал 1 — под трубку 1/4″, канал 2 — под приварку 1/8″; резьловых уплотнений нет, уплотнение достигается обжатием фасонных кольцевых элементов. Исполнение устойчиво к агрессивным средам и коррозии, совместимо с вакуумом, газами и жидкостями; пределы рабочего давления и температуры зависят от используемой трубки и сварного соединения — для типичных комплектов из нержавеющей трубки 1/4″ рабочее давление может составлять сотни бар, рабочая температура ограничена термостойкостью AISI 316 и свойствами среды.

Экспертные рекомендации по применению

Выбирайте SS-400-2-2W при необходимости перехода 1/4″→1/8″ с минимальными габаритами и высоким коррозионным ресурсом. Перед установкой подготовьте трубку: ровный торец, удалённые заусенцы, контроль посадочной глубины. Сварной конец приваривайте к системе отдельно — не подвергайте обжимные элементы температурному воздействию; рекомендовано сначала выполнить приварку, дать остыть и затем смонтировать обжим. Затяжка и уплотнение выполнять согласно инструкциям производителя (контроль момента или числа оборотов от пальцевого затягивания) и провести вакуум/герметичностной тест после монтажа. Избегайте повторных перезатягиваний и применения повреждённых колец; критичны выбор стенки трубки и соблюдение согласованности материалов для долговечной работы.
