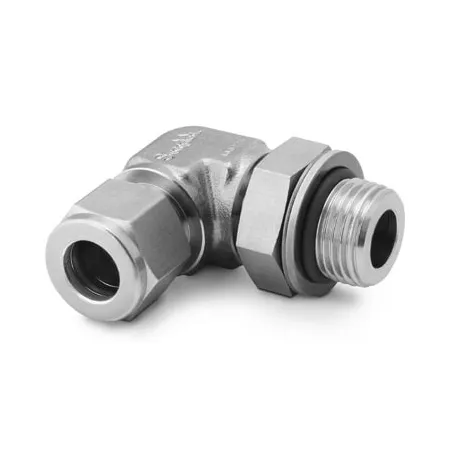

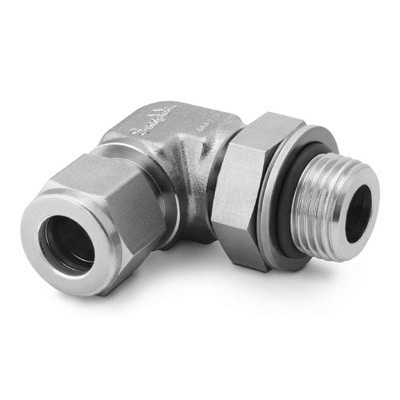

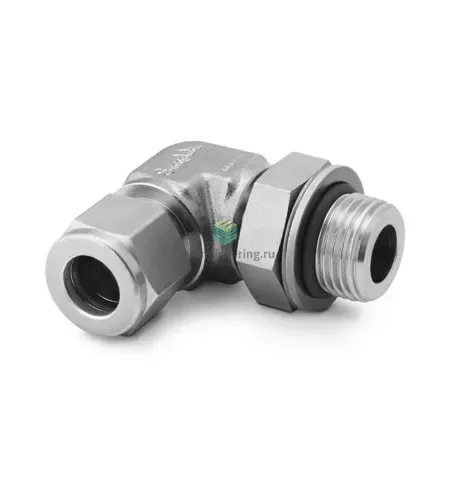

SS-400-2-4PR Swagelok - Штуцер угловой с нар. резьбой поворотный обжимной G1/4-1/4", нерж.

Назначение и принцип работы

Угловой поворотный штуцер Swagelok SS-400-2-4PR предназначен для надёжного подключения 1/4" трубки (OD 6,35 мм) к резьбовому приборному порту G1/4. Решает задачи изменения направления трубопровода на 90° при минимальных гидравлических потерях и обеспечивает вращаемое соединение для удобства монтажа. Герметизация резьбового соединения выполнена по DIN 3852 форма H — уплотнительное кольцо O-ring со стопорным кольцом и шайбой, а обжим трубки осуществляется двухколечным соединением (две обжимные гильзы и гайка), что обеспечивает повторяемую герметичность и возможность демонтажа без повреждения корпуса.

Ключевые особенности конструкции

Корпус из нержавеющей стали AISI 316 обеспечивает коррозионную стойкость и совместимость с агрессивными и чистыми средами (инертные газы, вода, масла, химические растворы). Тип конструкции — двухобжимной трубный фитинг Swagelok, канал 1 — резьба G1/4, канал 2 — трубка 1/4". Уплотнение резьбы — O-ring по DIN 3852 H; материал уплотнения подбирается под среду (NBR/EPDM/FKM). Рабочее давление зависит от типа и толщины трубки, типичные значения для 1/4" трубок — до 414 бар (6000 psi) при корректной установке; рекомендованный температурный диапазон определяется материалом уплотнения (например, FKM ≈ -20…+200 °C, NBR ≈ -30…+100 °C), сам корпус выдерживает более высокие температуры.

Экспертные рекомендации по применению

Перед монтажом убедитесь в соответствии трубки (OD 6,35 мм, стенка 0,8–1,0 мм) и отсутствии заусенцев на торце. Устанавливайте по процедуре Swagelok: заверните гайку вручную, затем затяните на 1¼–1½ оборота ключом для первичного обжима; при демонтаже используйте сменные обжимные кольца. При подборе O-ring учитывайте химическую совместимость и температурный режим. Избегайте перекручивания при сборке и чрезмерного момента на G1/4, контролируйте уплотнение после первого запуска на утечки. Для агрессивных сред и высоких давлений применяйте сертифицированные трубки и проверяйте соответствие давлению системы.
