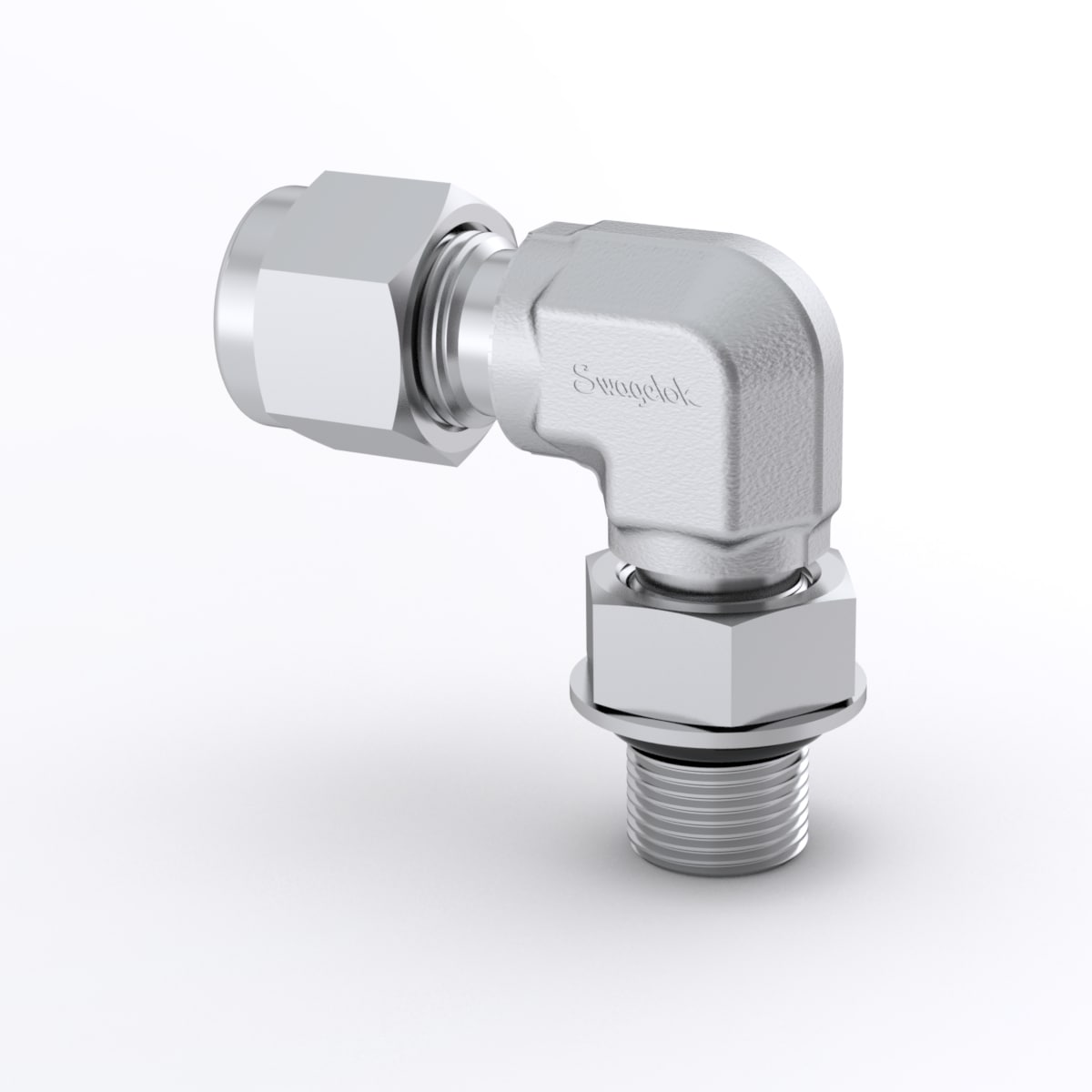

SS-400-2-4ST Swagelok - Штуцер угловой с нар. резьбой обжимной UNF 7/16"-20-1/4", нерж.

Назначение и принцип работы

Угловой штуцер с наружной резьбой UNF 7/16"-20 на 1/4" трубку служит для изменения направления трубопровода и герметичного присоединения инструментальной магистрали к резьбовому портy. Исполнение с обжимным соединением на двух обжимных кольцах и гайке обеспечивает металл‑по‑металлу контакт и центральное уплотнение выступающим O‑ring, что исключает утечки при вибрации и пульсации давления. Применяется в системах подачи газов и жидкостей, в приборах КИПиА и технологических линиях, где требуется компактный угол 90° и резьбовое присоединение UNF 7/16"-20.

Ключевые особенности конструкции

Корпус и обжимные кольца — нержавеющая сталь AISI 316, совместимая с большинством агрессивных сред. Соединение рассчитано под трубку 1/4" (6,35 мм) и стандартную резьбу UNF 7/16"-20; конструкция с двумя феррулами обеспечивает повторяемую герметичность. Уплотнение — выступающее O‑ring; выбор материала уплотнения определяет температурный диапазон: при FKM (Viton) ≈ −20…+200 °C, при PTFE — до +260 °C. Рабочее давление зависит от толщины стенки трубки и условий, ориентировочно до ~414 бар (6000 psi) для типичных 1/4" трубок из нержавеющей стали при статической нагрузке.

Экспертные рекомендации по применению

Используйте трубку 1/4" (6,35 мм) со штатной толщиной стенки, резать ровно и без заусенцев, перед сборкой установить переднюю феррулу по месту. Затягивать гайку по инструкции производителя — первоначально от руки до упора, затем ориентировочно 1–1,25 оборота ключом; не перетягивать. Проверять O‑ring на совместимость с рабочей средой и заменять при повреждении. При повторной сборке инспектировать феррулы и при деформации заменять. После монтажа провести испытание под давлением и контроль на течь. В агрессивных средах и при высоких температурах подбирать материал уплотнения и проконсультироваться со службой техподдержки.
