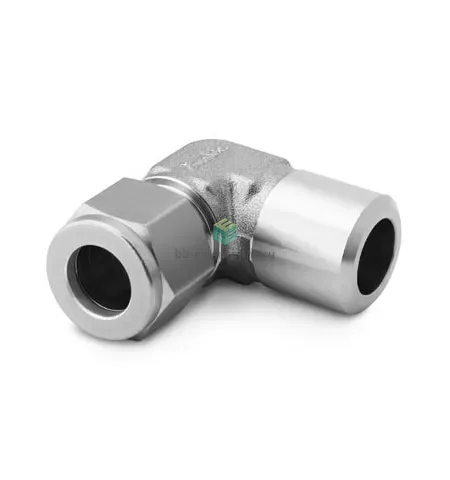

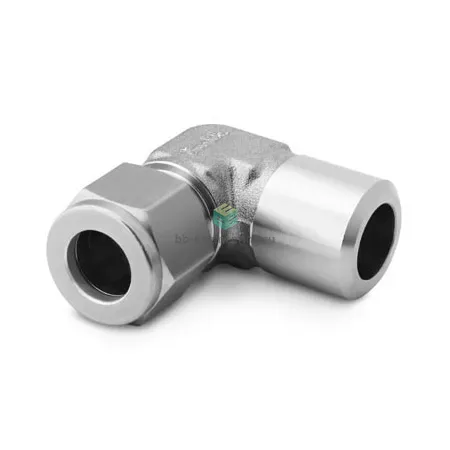

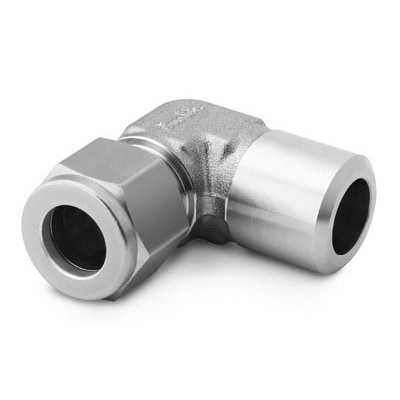

SS-400-2-4W Swagelok - Штуцер угловой под приварку встык обжимной 1/4"-1/4", нерж.

Назначение и принцип работы

Угловой штуцер под приварку встык с обжимным соединением предназначен для присоединения трубки Ø 1/4″ (6,35 мм) к магистрали с фланцевым/трубным окончанием под приварку 1/4″. Решает задачи подвода/отвода рабочей среды в системах КИПиА, пробоотбора, технологической арматуры и распределительных линий. Принцип работы — механическое уплотнение за счёт двух обжимных колец (феррулов) и гайки: при заворачивании гайки феррулы деформируются и обеспечивают металл‑к‑металлу герметичное соединение без резьбового уплотнения.

Ключевые особенности конструкции

Корпус и все контактные элементы изготовлены из нержавеющей стали AISI 316, что обеспечивает высокую коррозионную стойкость и совместимость с агрессивными средами. Конструкция — двухферрульная обжимная с гайкой; второе соединение — торцевое под приварку. При использовании с трубкой 1/4″ типичные рабочие давления для подобных обжимных соединений Swagelok достигают порядка ≈6000 psi (≈414 бар) в зависимости от состояния трубки и режима; рабочая температура определяется средой и отсутствием эластомерных уплотнений — возможна эксплуатация в широком диапазоне (низкие температуры, высокие до ≈400 °C при отсутствии органических уплотнителей).

Экспертные рекомендации по применению

Перед монтажом обеспечить чистоту и кромку трубки: отрезать, фаска и притупление кромки, удалить заусенцы; полностью вставить трубку до упора. Стандартный момент затяжки — сначала довести гайку до упора вручную, затем повернуть примерно на 1–1,25 оборота ключом (рекомендации производителя). Сварной конец приваривать к магистрали с предварительной центровкой и продувкой при необходимости; не проводить сварку при собранных феррулах. Не повторно использовать феррулы и гайки при демонтаже, избегать перетяжки и деформации трубки. Проверять герметичность гидравлическими/пневматическими тестами после монтажа и учитывать тепловые расширения в расчётах трассы.
