SS-400-2-6ST Swagelok - Штуцер угловой с нар. резьбой обжимной UNF 9/16"-18-1/4", нерж.

Назначение и принцип работы

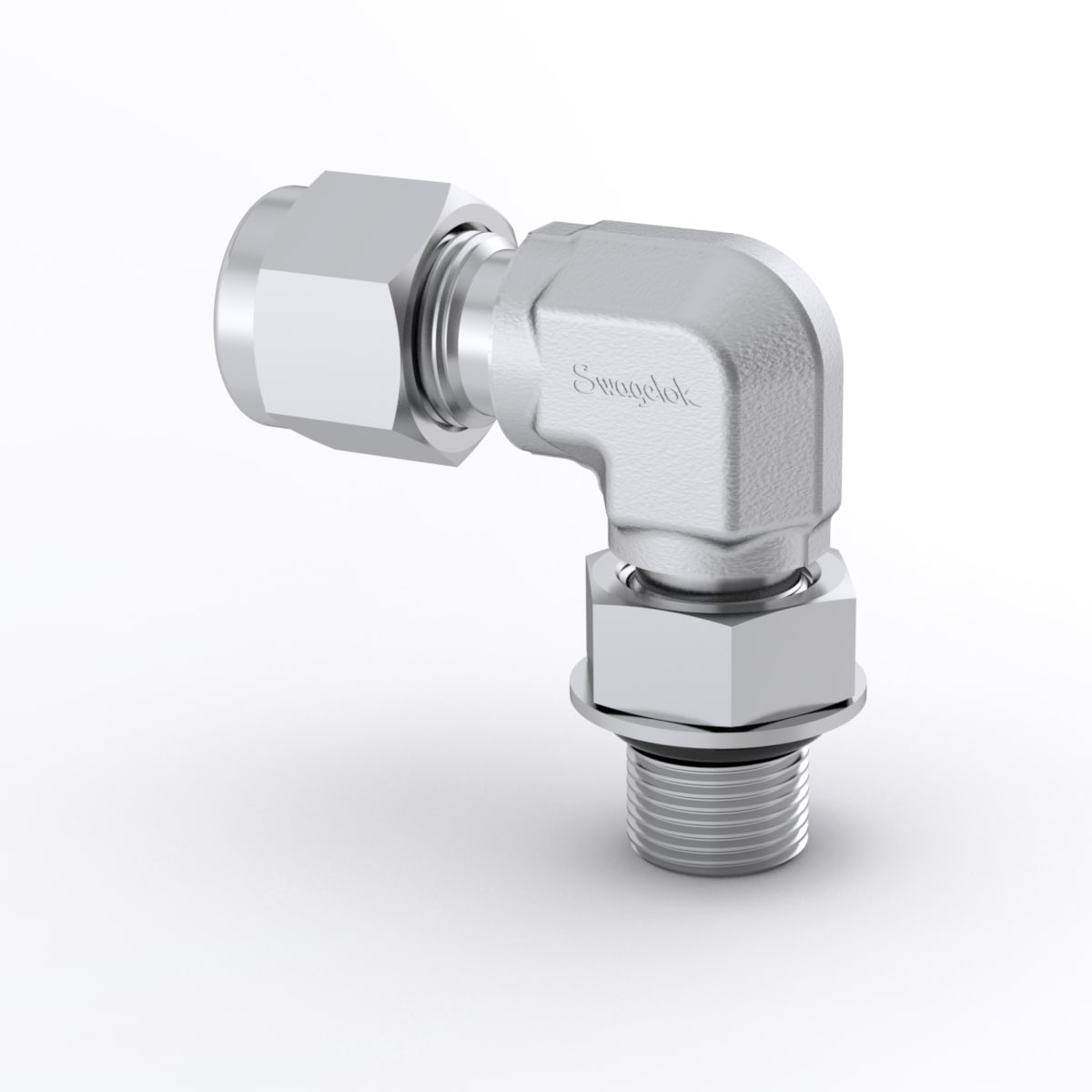

Угловой штуцер с наружной резьбой и выступающим уплотнительным кольцом O‑ring предназначен для герметичного перехода между резьбовым присоединением UNF 9/16"-18 и трубной линией Ø1/4" (трубка). Конструкция двухобжимного фитинга обеспечивает механическое захватывание и уплотнение трубки двумя обжимными кольцами и гайкой: при затяжке кольца фиксируют трубку и создают уплотнение по металлу, а O‑ring на резьбе обеспечивает дополнительный уплотнительный барьер для предотвращения утечек в точке резьбового соединения. Применяется в системах измерения, анализа, гидравлики и технологических трубопроводах, где требуются компактные поворотные соединения и высокая утечко- и виброустойчивость.

Ключевые особенности конструкции

Корпус и вспомогательные элементы изготовлены из нержавеющей стали AISI 316, стойкой к коррозии агрессивных сред. Тип уплотнения — выступающее O‑ring (эластомерное), что позволяет достигать герметичности резьбового соединения без применения паст или фум‑ленты. Двухобжимная система Swagelok обеспечивает повторяемую герметизацию трубок Ø1/4". Типичное рабочее давление для двухобжимных нержавеющих фитингов этого класса достигает порядка 6000 psi (≈414 бар) в зависимости от толщины и материала трубки; температурный диапазон определяется материалом O‑ring (например, Buna‑N до ≈+120°C, Viton до ≈+200°C).

Экспертные рекомендации по применению

Подбирайте материал O‑ring под рабочую среду и температуру, контролируйте посадочные диаметры трубки и стенки (рекомендованы заводские допуски). Перед монтажом трубку обрезать под 90°, фаски и задиры удалить; при первой установке гайку завести от руки до упора, затем затянуть согласно инструкции производителя (обычно 1–1,5 оборота после упора) — избегайте перетяжки, чтобы не повредить O‑ring. При обслуживании проверяйте состояние обжимных колец и O‑ring, заменяйте при коррозии или деформации. Не использовать в средах, несовместимых с материалом уплотнения.
