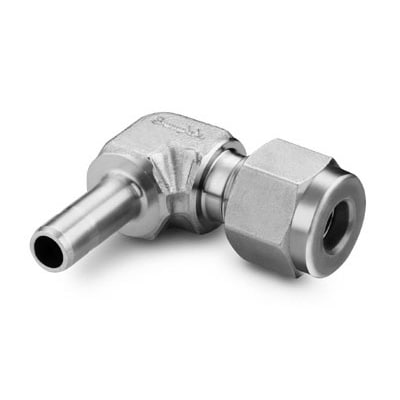

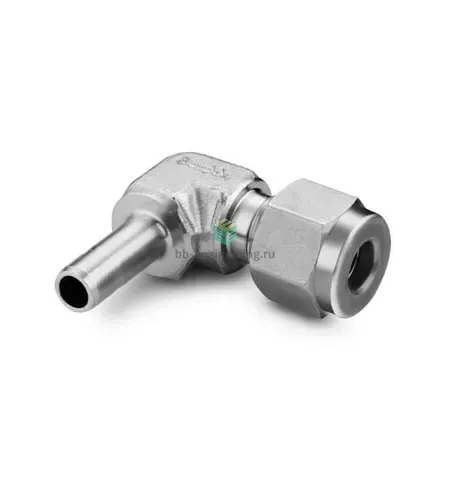

SS-400-2R-4 Swagelok - Переходник угловой обжимной 1/4"-1/4", нерж.

Назначение и принцип работы

Угловой втулочный переходник Swagelok SS-400-2R-4 предназначен для создания герметичного 90° перехода в системах инструментальной арматуры и трубопроводов при подключении трубки Ø1/4" (6,35 мм) к элементу с втулочным соединением 1/4". Принцип работы — механическое обжатие трубки двумя обжимными кольцами (первичное и вторичное) и гайкой: при затяжке формируется металлическое уплотнение между трубкой и корпусом, обеспечивающее герметичность для жидкостей и газов в технологических линиях.

Ключевые особенности конструкции

Корпус и комплектующие изготовлены из нержавеющей стали AISI 316, обеспечивающей коррозионную стойкость в большинстве сред. Конструкция — двухфланцевая двухкольцевая система с двумя обжимными кольцами и гайкой, без резьбового уплотнителя (тип уплотнения: металлический обжим). Рекомендуемый температурный диапазон эксплуатации примерно от −54 °C до +204 °C; рабочее давление определяется трубкой и конфигурацией системы — в типичных применениях с 1/4" нержавеющей трубкой применимы диапазоны давлений технологических установок (порядка сотен бар при соответствующей толщине стенки). Применяется в средах: аналитические и технологические газы, сжатый воздух, гидравлические жидкости и большинство неагрессивных химических сред.

Экспертные рекомендации по применению

Перед монтажом обеспечить ровную, квадратную торцовую кромку и отсутствие заусенцев; при сборке затянуть гайку вручную, затем провернуть ключом дополнительно ≈1¼ оборота (стандартная рекомендация Swagelok для двух обжимных фитингов) для получения надёжного металлического уплотнения. Подбирать толщину стенки трубки по требуемому максимально рабочему давлению и учитывать вибрации — при пульсациях или вибрации использовать опоры/скобы. Избегать длительного контакта с агрессивными хлоридами без дополнительной защиты; после установки выполнить гидравлическое/газовое опрессовывание и проверку на утечки. Не переусердствуйте с моментом затяжки — повторные многократные перекатки гайки требуют замены втулок.
