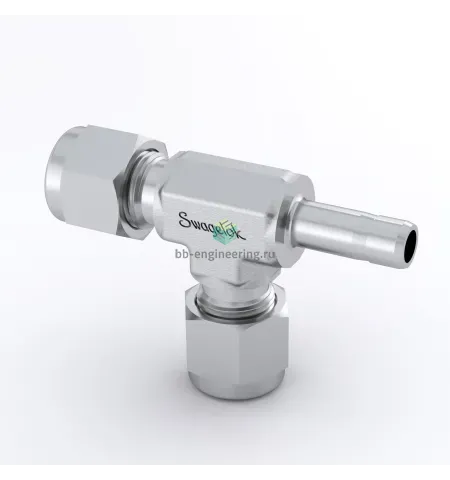

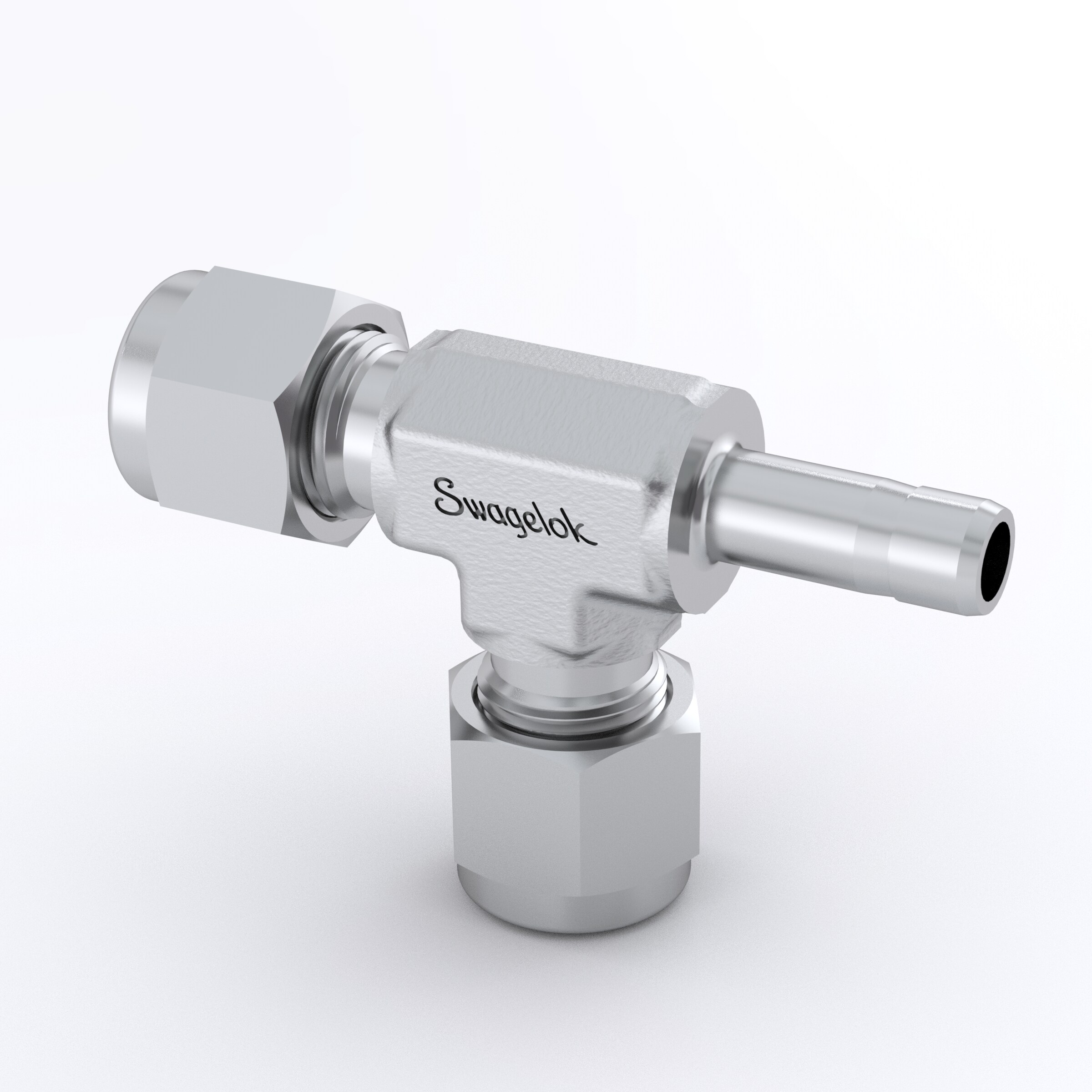

SS-400-3-4TAT Swagelok - Переходник T-образный угловой обжимной 1/4"-1/4", нерж.

Назначение и принцип работы

T‑образный угловой втулочный фитинг предназначен для распределения и перенаправления технологических сред в линиях измерений и малых магистралях на трубку 1/4″. Работает по принципу обжима: трубка вставляется в канал, после затяжки гайки две обжимные втулки (ferrules) формируют герметичное металлическое уплотнение без применения уплотнительных прокладок. Решает задачи разветвления потока, быстрой перенастройки трубопроводов в системах КИПиА, лабораторных установках и технологических реакторах.

Ключевые особенности конструкции

Корпус и втулки выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах (вода, масла, нейтральные газы, многие растворители). Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки; соединения — 1/4″ на всех каналах (канал 1: 1/4″ трубка; канал 2: 1/4″ втулка). Герметизация — металлическая компрессия (без резьбового уплотнения). Типичные эксплуатационные параметры при правильном подборе трубки: рабочее давление до ≈6000 psi (≈413 бар) и температурный диапазон ≈-54°…+204°С, фактические пределы зависят от толщины и материала трубки.

Экспертные рекомендации по применению

Подбирайте трубку по соответствию OD и толщине стенки к 1/4″ и проверяйте фаску и кромку — недопустимы задиры. Затягивание: сначала вручную, затем динамометрическим ключом согласно рекомендациям производителя (последовательность — контрольный момент после 1–1,25 оборота для типичных размеров; точный угол/момент уточнить в техдокументации). Не реиспользуйте деформированные втулки, избегайте перекосов при сборке. Для проверки герметичности используйте пробу под давлением (гелий или азот) и методы обнаружения утечек; уязвимы к вибрации при недостаточной фиксации трубопровода.
