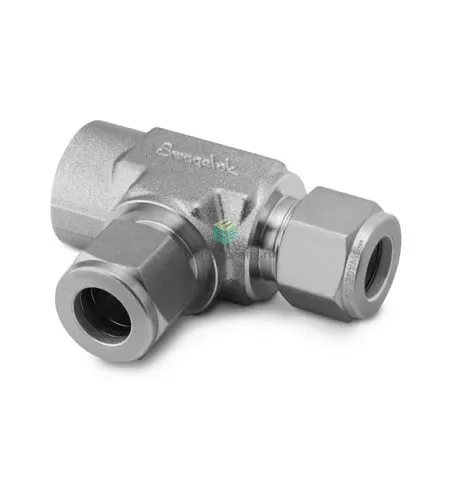

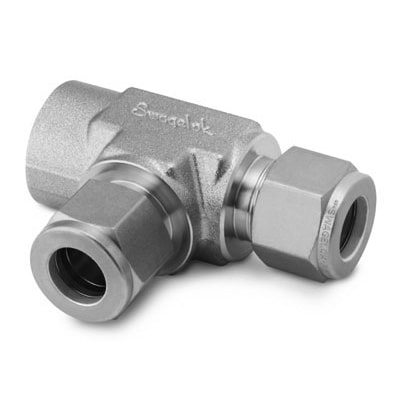

SS-400-3-4TFT Swagelok - Тройник T-образный с внутр. резьбой угловой обжимной NPT1/4-1/4", нерж.

Назначение и принцип работы

Тройник T-образный с внутренней конической резьбой NPT 1/4 — предназначен для ответвления трубопроводов измерительных и технологических систем. Соединяет один резьбовой порт NPT1/4 и два порта для 1/4" (6,35 мм) обжимной трубки через стандартную систему обжима с двумя обжимными кольцами и гайкой; уплотнение резьбы выполняется ФУМ-лентой (PTFE). Принцип работы — герметичное механическое зажатие трубки парой втулок (передняя и задняя обжимные кольца) и гайкой плюс резьбовое уплотнение ответвления, обеспечивающее минимальную утечку при рабочих давлениях и вибрациях.

Ключевые особенности конструкции

Корпус и элементы — нержавеющая сталь AISI 316, совместимая с коррозионно-агрессивными средами. Конструкция: тройник T-образный с угловой внутр. NPT, обжимная система с двумя кольцами и гайкой для труб 1/4". Используется ФУМ-лента для резьбового уплотнения NPT. Рабочие среды: газы, пары, масла и воды в системах КИПиА и лабораторных коммуникациях. Температурный диапазон ограничен материалами уплотнений и трубки; при использовании PTFE и нержавейки типичный эксплуатационный диапазон — примерно от −50 до +200 °C; предельные давления зависят от типа трубки и толщины стенки (ориентировочно — сотни бар при соответствующей трубе), окончательное значение следует определять по справочным таблицам производителя.

Экспертные рекомендации по применению

Подбирайте трубку 1/4" (6,35 мм) с соответствующей толщиной стенки под требуемое давление; перед установкой удаляйте заусенцы и выдерживайте рекомендованную длину захода. Резьбу NPT уплотнять PTFE-лентой, не закладывая материал внутрь прохода; затяжка обжимной гайки — от момента затяжки от руки плюс ~1–1,25 оборота для 1/4" (сопротивление и характеристики трубки корректируют значение). Проверяйте герметичность пробным давлением и избегайте повторных частых демонтажей — это снижает эффективность обжима. При агрессивных средах или высокой температуре учитывайте совместимость ФУМ и при необходимости используйте альтернативные уплотнения.
