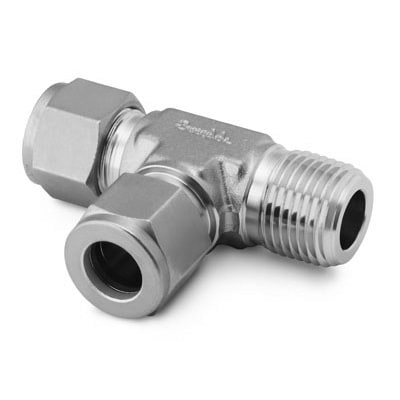

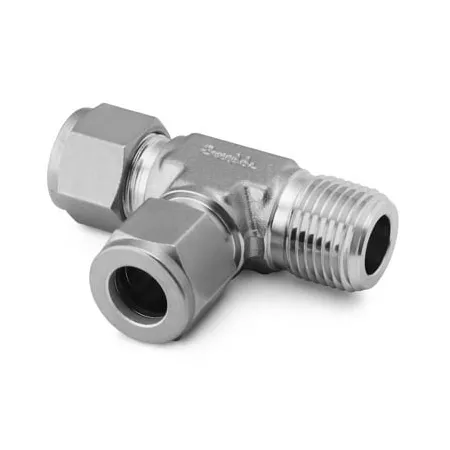

SS-400-3-4TMT Swagelok - Тройник T-образный с нар. резьбой угловой обжимной NPT1/4-1/4", нерж.

Назначение и принцип работы

Тройник T-образный с наружной конусной резьбой и обжимным соединением NPT1/4-1/4″ предназначен для ответвления технологических линий в системах измерения и распределения жидкостей и газов. Канал 1 — NPT1/4 (внешняя резьба), канал 2 — 1/4″ для трубки. Сочетание конической NPT-герметизации с ФУМ-лентой и обжимного узла на двух обжимных кольцах обеспечивает герметичное присоединение при рабочих давлениях, типичных для приборных линий (порядка нескольких сотен до ~414 bar / 6000 psi для стальных 1/4″ трубок при комнатной температуре), и работу в широком температурном диапазоне.

Ключевые особенности конструкции

Корпус изготовлен из нержавеющей стали AISI 316, общая нержавеющая конструкция устойчива к коррозии и совместима с агрессивными средами. Уплотнение резьбы — ФУМ-лента (PTFE) для NPT; трубное соединение реализовано по схеме Swagelok с двумя обжимными кольцами и гайкой, обеспечивающей металлическое герметичное уплотнение. Применимо для жидкостей, газов и вакуума в системах КИПиА, лабораторных и технологических установках. Рабочие температуры зависят от среды и уплотнений, типичное значение -54…+204 °C при использовании стандартных материалов.

Экспертные рекомендации по применению

При подборе учитывайте тип трубки (материал и толщина стенки) и требуемое давление. Перед сборкой обеспечить чистоту и правильную длину вставки трубки, использовать ФУМ-ленту только на NPT-резьбе; обжимной узел необходимо собирать по инструкции производителя — ручная навивка резьбы и последующее ориентированное затягивание ключом согласно паспорту Swagelok. Избегать перекоса и чрезмерной затяжки, выполнять гидростатическую проверку и регулярный контроль герметичности в процессе эксплуатации.
