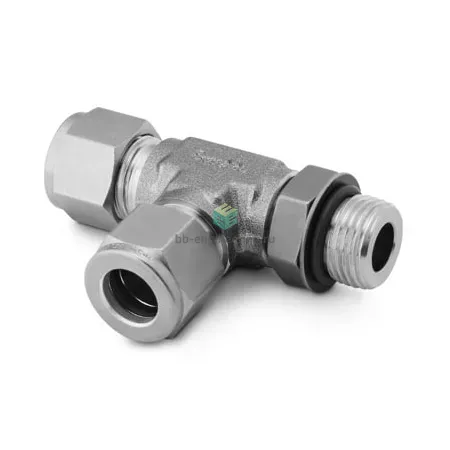

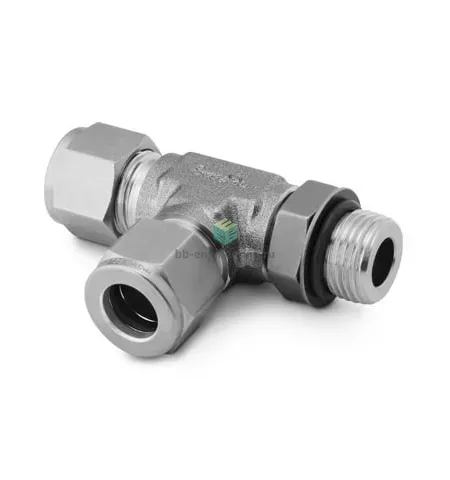

SS-400-3-4TRT Swagelok - Тройник T-образный с нар. резьбой угловой поворотный обжимной G1/4-1/4", нерж.

Назначение и принцип работы

Тройник T-образный с нар. резьбой, угловой поворотный, предназначен для ответвления и коммутации линий технологической арматуры в системах измерения, подачи и контроля сред. Соединение обеспечивает герметичное ответвление каналов G1/4 (резьба) и 1/4″ (трубка) с применением обжимного узла: два обжимных кольца и гайка формируют механическое уплотнение трубки, а уплотнение резьбы реализовано уплотнительным кольцом O‑ring со стопорным кольцом и шайбой по DIN 3852 форма H. При эксплуатации изделие распределяет поток по трём направлениям, допускает поворот в месте резьбового соединения для удобства монтажа и минимизации напряжений на трубопровод.

Ключевые особенности конструкции

Корпус выполнен из нержавеющей стали AISI 316, общая конструкция — обжим с двумя кольцами и гайкой, что обеспечивает повторяемое, ремонтопригодное и виброустойчивое соединение для трубок Ø 6,35 мм (1/4″). Уплотнение резьбы — O‑ring со стопорным кольцом и шайбой по DIN 3852 (форма H) — обеспечивает защиту от протечек в широком спектре жидких и газообразных сред при условии подбора материала O‑ring по химстойкости. Диапазон рабочих условий зависит от материала уплотнения и толщины стенки трубки; типичные справочные значения для аналoгичных комплектов Swagelok: рабочие давления при нормальной трубке и правильной сборке могут достигать сотен бар, температурный диапазон — от низких температур до сотен °C при соответствующем выборе уплотнителя.

Экспертные рекомендации по применению

Перед монтажом убедитесь в соответствии трубки стандарту и отсутствии заусенцев; используйте рекомендованные производителем уплотнители для рабочей среды (FPM/Viton, PTFE и т.д.). Сборку выполнять по регламенту: правильная последовательность установки обжимных колец и контроль уплотнения резьбы O‑ring; избегайте перекоса и чрезмерного момента при затяжке. После монтажа провести испытание давлением и проточного контроля. Не использовать при агрессивных средах без проверки совместимости материалов; при циклических термо‑ и гидравлических нагрузках предусмотреть опоры и компенсацию растяжений.
