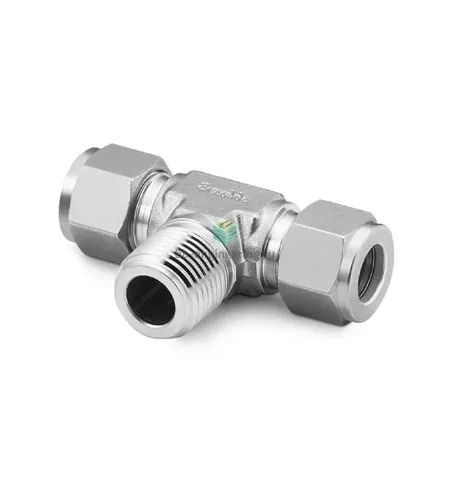

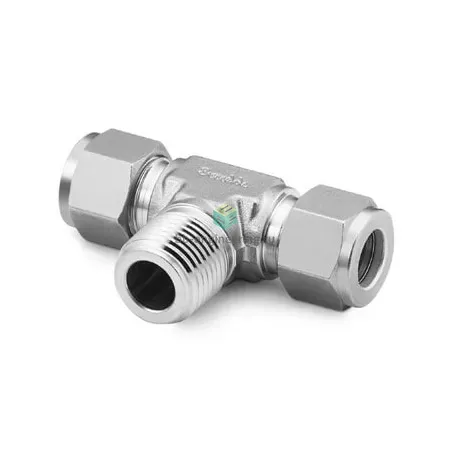

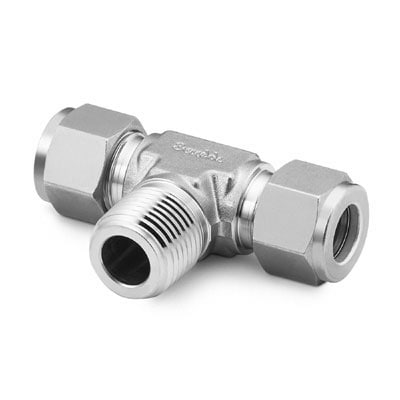

SS-400-3-4TTM Swagelok - Тройник T-образный с нар. резьбой осевой обжимной NPT1/4-1/4", нерж.

Назначение и принцип работы

Тройник T‑образный с осевой нарезной посадкой NPT1/4–1/4" предназначен для ответвления потоков сред в трубных системах автоматики, приборных развязках и технологических линиях. Один порт — NPT 1/4 (наружная резьба), два порта — под трубку 1/4" (6,35 мм) с обжимным соединением на двух обжимных кольцах и гайке; уплотнение резьбы обеспечивается ФУМ‑лентой. Работает за счёт механического упора и деформации двух конусных зажимных колец на трубке, обеспечивая герметичное металлическое соединение без уплотняющих резиновых вставок — применимо для газов и жидкостей высокой чистоты.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, устойчивая к коррозии и агрессивным средам. Конструкция: две обжимные (стопорные) кольца + гайка; уплотнение резьбы — ФУМ‑лента. Подходит для рабочих сред: инструментальные и технологические газы, сжатые воздуха, воды, нефтехимии; температурный диапазон эксплуатации типично −54 °C … +204 °C (зависит от применяемого уплотнителя и среды). Максимальное рабочее давление зависит от толщины стенки трубки и условий эксплуатации — в типичных конфигурациях для трубки 1/4" может достигать сотен бар (ориентировочно до ~414 bar/6000 psi при комнатной температуре по спецификациям производителя).

Экспертные рекомендации по применению

При монтаже затянуть гайку после «finger‑tight» дополнительно на ~1¼ оборота для трубки 1/4" (стандартная рекомендация для обжимных систем Swagelok), выравнивать трубку по оси и исключать боковые нагрузки. Использовать ФУМ‑ленту на резьбе NPT, избегать избыточных паст или материалов, способных мигрировать в систему. Не пересаживать обжимные кольца повторно — при демонтаже заменять кольца и проверять герметичность гидростатическим или методом утечки. Избегать эксплуатации при циклических ударах давления и сильных вибрациях без дополнительной фиксации; при агрессивных средах проверять совместимость AISI 316 и подбирайте трубку требуемой толщины для расчёта рабочего давления.
