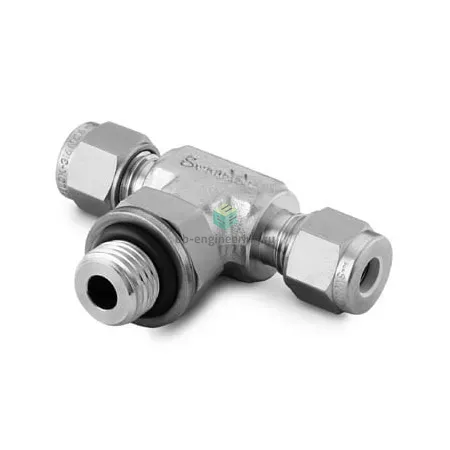

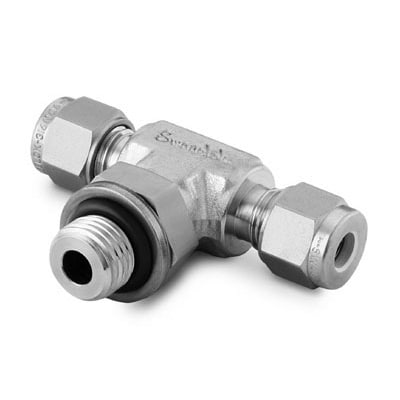

SS-400-3-4TTR Swagelok - Тройник T-образный с нар. резьбой осевой поворотный обжимной G1/4-1/4", нерж.

Назначение и принцип работы

Осевой поворотный тройник T-образной формы предназначен для ответвления и соединения линий приборной арматуры: подключение G1/4 к трубке 1/4" (6,35 мм). Конструкция обеспечивает осевое поворотное соединение с уплотнением резьбы O‑ring по DIN 3852 (форма H) и стопорной шайбой, что позволяет создавать герметичное присоединение к резьбовым портам и одновременно использовать обжимное соединение для трубки. Работа основана на обжиме двух стопорных колец (ferrules) и гайки, которые механически фиксируют трубку и уплотняют поток рабочей среды при заданном давлении.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Тип уплотнения — O‑ring со стопорным кольцом и шайбой по DIN 3852 (форма H); материал манжеты подбирается по среде (например NBR, FKM и др.). Конструкция — двухфerrульный обжим с гайкой, обеспечивает надежную фиксацию трубки Ø6,35 мм. Рабочее давление определяется трубкой и толщиной стенки; при корректно подобранной трубке типичный диапазон эксплуатационных давлений может достигать порядка 6000 psi (≈413 bar), температура эксплуатации зависит от материала O‑ring (примерно NBR −30…+100 °C, FKM −20…+200 °C).

Экспертные рекомендации по применению

Подбирайте материал O‑ring по рабочей среде и температуре; не превышайте прочностные характеристики трубки при расчёте давления. Монтаж: сначала посадить трубку глубоко в фитинг, затянуть гайку от руки, затем повернуть на 1–1,5 оборота ключом до упора (стандартная практика для двухфerrульных Swagelok‑соединений). Не повторно не используйте деформированные обжимные кольца и O‑ring; проверяйте герметичность при пневматических/гидравлических испытаниях малого давления перед вводом в эксплуатацию. Избегайте перекосов трубки и резких нагрузок в зоне обжима.
