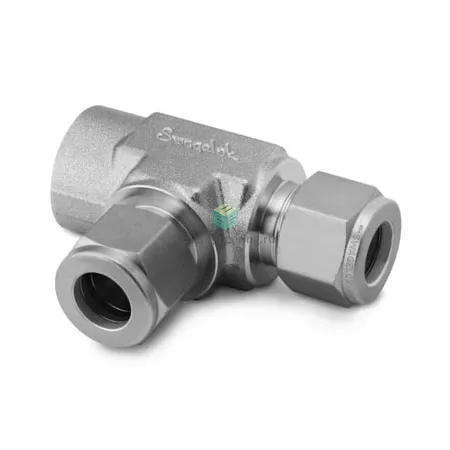

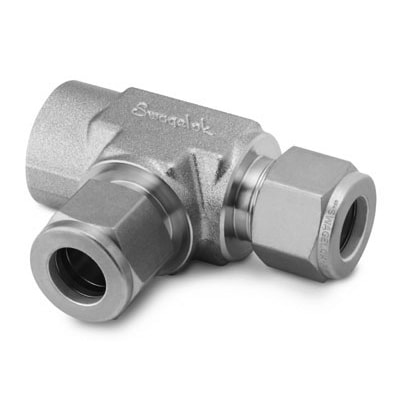

SS-400-3TFT Swagelok - Тройник T-образный с внутр. резьбой угловой обжимной NPT1/8-1/4", нерж.

Назначение и принцип работы

Тройник T‑образный с внутренней угловой резьбой предназначен для ответвления линий измерения и подачи среды в системах КИПиА, пневматики и гидравлики. Соединяет резьбовой порт NPT1/8 с ветвью под 1/4" трубку через обжимную конструкцию (две обжимные кольца + гайка). Принцип работы — уплотнение резьбы ФУМ‑лентой и герметизация трубки металлическими обжимными кольцами, обеспечивающими концентрическое прижатие трубки и надежное уплотнение при рабочих давлениях, типично до ≈6000 psi (≈414 бар) для 1/4" трубки в зависимости от стенки и материала трубки.

Ключевые особенности конструкции

Корпус и элементы — нержавеющая сталь AISI 316, стойкая к коррозии при работе с агрессивными средами. Тип уплотнения резьбы — ФУМ‑лента; уплотнение трубки — двухкольцевой обжим Swagelok (металл‑по‑металлу). Подключения: канал 1 — NPT1/8 (внутр.), канал 2 — 1/4" трубка. Рабочие среды: аргоны, азот, сжатый воздух, жидкости и многие химические растворы; не забывайте проверять совместимость для кислорода и чистых газов. Примерный температурный диапазон эксплуатации: −54 °C…+260 °C (зависит от среды и применения уплотнения).

Экспертные рекомендации по применению

Перед монтажом очистите трубку, снимите фаску по рекомендации производителя и полностью вставьте в фитинг. Уплотнять резьбу следует ФУМ‑лентой по стандартной технологии; при монтаже затягивайте гайку по процедуре Swagelok: сначала «вручную», затем приблизительно 1–1,25 оборота ключом до упора (в зависимости от размера и стенки трубки). Избегайте перетягивания и многократного повторного монтажа обжимных колец — это снижает герметичность. Контролируйте совместимость материалов с рабочей средой и соблюдайте требования очистки для кислородных систем и аналитических линий.
