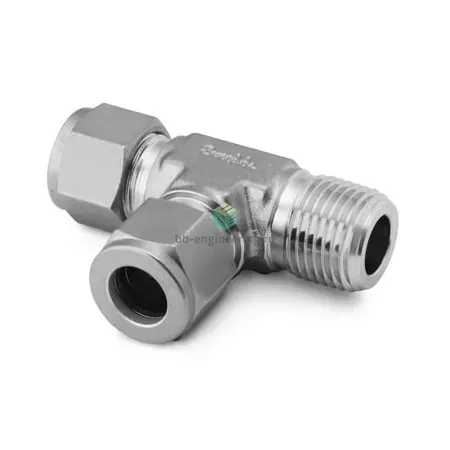

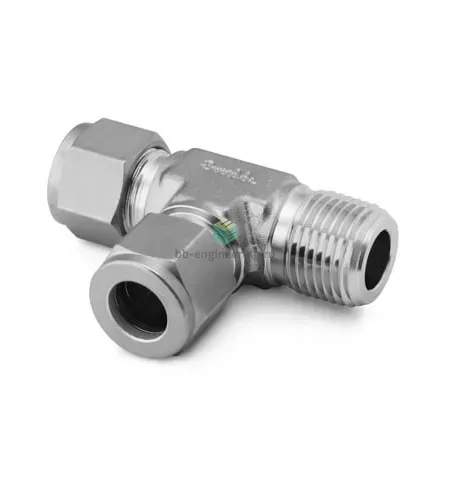

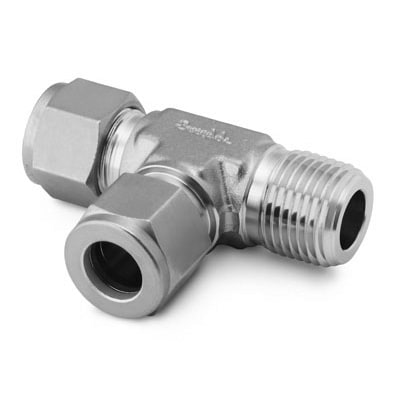

SS-400-3TMT Swagelok - Тройник T-образный с нар. резьбой угловой обжимной NPT1/8-1/4", нерж.

Назначение и принцип работы

Тройник T-образный SS-400-3TMT предназначен для ответвления и перенаправления рабочей среды в линиях приборного и технологического оборудования: газовых и жидкостных систем, аналитики, систем отбора проб и обвязки КИПиА. Функционирует как компрессионный тройник с двухфerrульной обжимной системой на трубке 1/4" и угловым наружным резьбовым отводом NPT 1/8" для удобства подвода к прибору. Резьва уплотняется ФУМ-лентой, уплотнение трубки обеспечивается передней и задней обжимными кольцами при затяжке гайки, что обеспечивает повторяемое герметичное соединение для высоких давлений и минимальных утечек.

Ключевые особенности конструкции

Корпус и детали изготовлены из нержавеющей стали AISI 316, стойкой к коррозии и совместимой с большинством рабочих сред (инструментальные газы, вода, масла, агрессивные среды). Конструкция — двойной обжим (две обжимные кольца + гайка) Swagelok обеспечивает надежность удержания трубки 1/4". Резьбовое сопряжение — NPT 1/8" (наружная) с уплотнением ФУМ-лентой. Рабочие параметры типичны для изделий этого ряда: при комнатной температуре допускается рабочее давление порядка 6000 psi (≈413 бар) для трубных соединений 1/4" (уточнять по системе и материалу трубки); диапазон температур эксплуатации ориентировочно −54…+204 °C (−65…+400 °F) в зависимости от среды и уплотнений.

Экспертные рекомендации по применению

Перед монтажом удалите фаски и заусенцы, обеспечьте глубину посадки трубки по инструкции Swagelok. Наносите ФУМ-ленту только на NPT-резьбу, не используйте пасты на местах прилегания обжимных колец. При установке для нового соединения применяйте стандартную практику затяжки Swagelok (затянуть от руки, затем повернуть гайку дополнительно указанное число оборотов по инструкции производителя) и избегайте перетяжки, чтобы не деформировать колец. После монтажа выполните испытание на протечку при рабочем давлении с запасом безопасности. Избегайте контакта с материалами, вызывающими гальваническую коррозию, и учитывайте совместимость среды с AISI 316.
