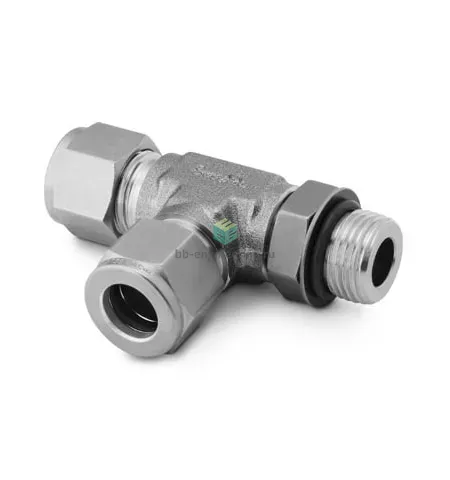

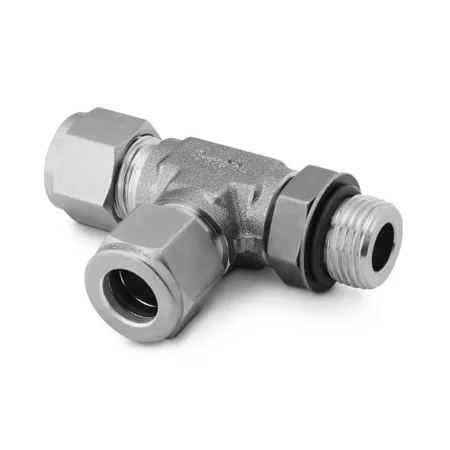

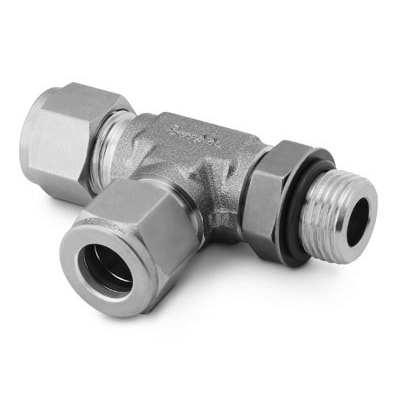

SS-400-3TST Swagelok - Тройник T-образный с нар. резьбой угловой поворотный обжимной UNF 7/16"-20-1/4", нерж.

Назначение и принцип работы

Тройник T-образный с наружной UNF резьбой 7/16"-20 и отводом под 1/4" трубку предназначен для ответвления линий инструментирования и технологических магистралей в системах измерения, отбора проб и газа/жидкости под давлением. Конструкция с поворотной резьбой и выступающим уплотнительным O-ring обеспечивает герметичное соединение резьбового ответвления к корпусу системы, а обжимная часть с двумя обжимными кольцами и гайкой фиксирует трубку 1/4" плотным металлокерамическим уплотнением. Принцип — комбинированное резьбово‑O-ring и механическое обжимное уплотнение, допускающее эксплуатацию при высоком давлении и в агрессивных средах.

Ключевые особенности конструкции

Корпус и элементы — нержавеющая сталь AISI 316 ( маркировка материала по стандарту ), обжимная система — две конические обжимные кольца + гайка Swagelok, резьба — UNF 7/16"-20 (мужская) для подключения к резьбовым портам, ответвление — 1/4" для трубки. Выступающее O-ring обеспечивает дополнительную герметизацию резьбового стыка; выбор реального температурного диапазона и химстойкости зависит от материала O-ring (типично от −60 °C до +260 °C при использовании фторкаучуков/ПТФЭ). При 1/4" трубке типичное рабочее давление в полевых условиях может достигать порядка 400 бар (~5800 psi) при комнатной температуре; фактические пределы зависят от толщины стенки трубки и условий применения.

Экспертные рекомендации по применению

Подбирайте комбинацию O-ring и трубы по рабочей среде (газ/жидкость, агрессия, температура). Монтаж: установить трубку до упора, затянуть гайку по инструкции производителя (finger‑tight + рекомендованное число оборотов; для 1/4" типично 1–1,5 оборота после упора — сверяйтесь с инструкцией Swagelok), контролировать момент и не перетягивать во избежание деформации обжимных колец. Проверять O-ring на повреждения при повторной сборке и при необходимости заменять. Избегать применения герметиков на поверхности O-ring и несовместимых смазок; при пульсациях давления предусмотреть демпфирование и монтаж с разгрузкой вибрации.
