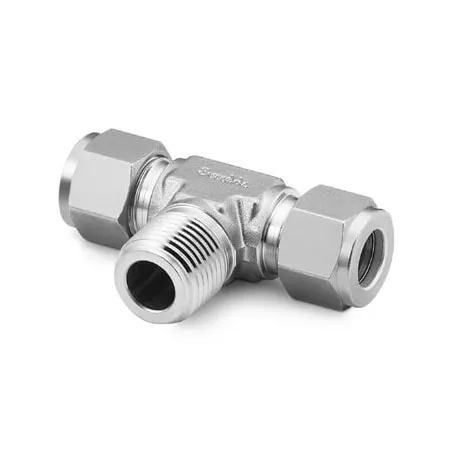

SS-400-3TTM Swagelok - Тройник T-образный с нар. резьбой осевой обжимной NPT1/8-1/4", нерж.

Назначение и принцип работы

Тройник T-образный с осевой наружной резьбой NPT предназначен для разветвления потоков в малогабаритных трубопроводах и приборах измерения/контроля (КИПиА, лабораторные линии, пневмо- и гидросистемы). Подключение каналов: канал 1 — NPT 1/8 (наружная резьба), канал 2 — 1/4″ для обжимной трубки; герметизация резьбы производится ФУМ-лентой. Рабочий принцип — герметичное механическое соединение через двух'кольцевую обжимную систему (две обжимные гильзы + гайка) на нержавеющей трубке, что обеспечивает плотный металл-металл контакт и передачу давления без уплотнительных прокладок в зоне обжима.

Ключевые особенности конструкции

Корпус и внутренние детали — нержавеющая сталь AISI 316, стойкая к коррозии и агрессивным средам. Конструкция — двойная обжимная система Swagelok (две обжимные гильзы и гайка) обеспечивает повторяемость соединения и высокую герметичность для трубок Ø6,35 мм (1/4″). Резьба NPT1/8 герметизуется ФУМ-лентой; температурный диапазон эксплуатации зависит от среды и уплотнения, типично от −50 °C до +200 °C при использовании PTFE-ленты и нержавеющей стали. Рабочее давление зависит от толщины трубки, но при соблюдении рекомендаций производителя для 1/4″ трубок может достигать порядка 414 bar (6000 psi); точные значения — по таблицам Swagelok.

Экспертные рекомендации по применению

Подбирайте толщину и материал трубки согласно рабочему давлению и температуре; проверяйте таблицы допустимых давлений Swagelok. При монтаже: намотать ФУМ-ленту по направлению резьбы 3–5 витков, установить трубку до упора, затянуть гайку обжима по инструкции производителя (обычно после «на пальцах» 1–1,25 оборота для 1/4″, контролировать момент затяжки при многократной сборке). Избегать перекосов трубки и чрезмерного повторного использования гильз; при ремонте заменяйте гильзы и гайку при видимых деформациях. После сборки провести гидро- или пневмотест на рабочее давление и контроль утечек.
