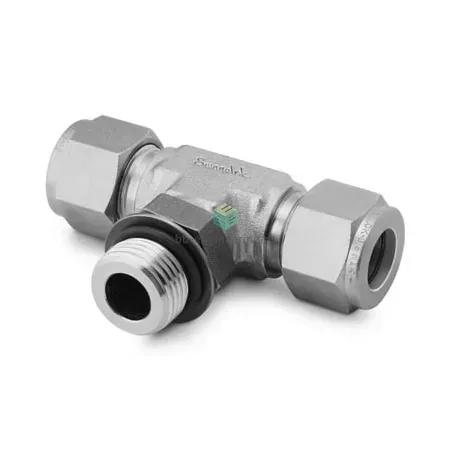

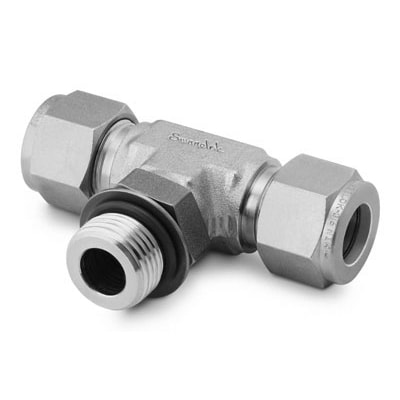

SS-400-3TTS Swagelok - Тройник T-образный с нар. резьбой осевой поворотный обжимной UNF 7/16"-20-1/4", нерж.

Назначение и принцип работы

Тройник T-образный с осевым поворотным наружным резьбовым подключением и выступающим O-ring применяется для ответвления линий измерений и технологических приборов в трубопроводах с трубкой 1/4" (6,35 мм OD). Конструкция обеспечивает герметичное соединение двухфerrulной обжимной системы с гайкой и дополнительное уплотнение резьбы O-ring, что позволяет ориентировать штуцер по месту без прокручивания трубки. Применяется в системах КИПиА, газовых и жидкостных манометрах, системах отбора проб и аналитики, где требуется надежная, многокомпонентная разводка при давлении до ~6 000 psi (≈414 бар) при комнатной температуре.

Ключевые особенности конструкции

Корпус изготовлен из нержавеющей стали AISI 316, общая материализация — нержавеющая сталь, что обеспечивает коррозионную стойкость и совместимость с большинством рабочих сред. Подключение: UNF 7/16"-20 (наружная резьба) и 1/4" трубка; уплотнение резьбы — выступающее O-ring (эластомер подбирается по среде). Обжимная система — две обжимные кольца (ferrule) и гайка Swagelok, обеспечивающие металл-металл и эластомерное уплотнение. Рабочие среды: инертные и агрессивные газы, жидкости и гидравлические жидкости; ориентировочный температурный диапазон при использовании типичных O-ring (FKM/Viton) — приблизительно -54°C…+204°C, в зависимости от выбранного материала уплотнения.

Экспертные рекомендации по применению

Подбирайте O-ring по совместимости с рабочей средой и температурой. Трубку 1/4" обрезать перпендикулярно, удалить заусенцы и ввести до упора в посадочное гнездо. Завести гайку вручную и затянуть дополнительным поворотом 1–1¼ оборота (в соответствии с инструкцией Swagelok для двухфerrulных соединений); при повторной сборке заменять ferrule при повреждении и не использовать излишний момент. Для ориентации штуцера пользуйтесь осевым поворотом, чтобы не скручивать магистраль. Проверять герметичность методом мыльного раствора или дегазирования при высоком давлении; избегать ударных и циклических перегрузок, которые сокращают ресурс уплотнений.
