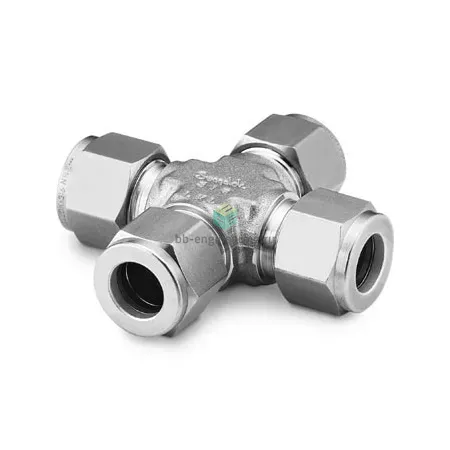

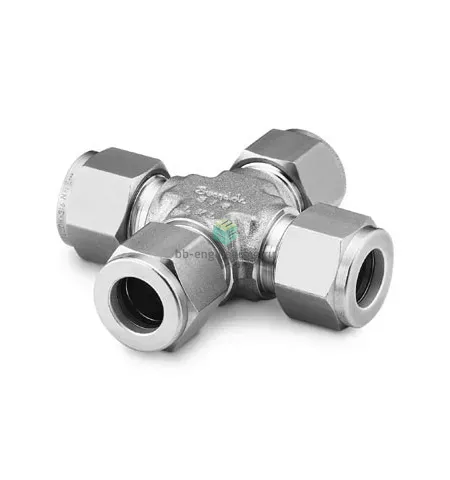

SS-400-4 Swagelok - Крестовина X-образная обжимная 1/4", нерж.

Назначение и принцип работы

X‑образная крестовина обжимного исполнения предназначена для организации четырехответвительных узлов в системах технологической и измерительной трубопроводной арматуры. Модель с подключением 1/4″ (трубка Ø 6,35 мм) обеспечивает разделение или объединение потоков газов и жидкостей при применения в системах КИПиА, лабораторных установках и нефтегазовом оборудовании. Принцип работы — механическое герметичное соединение металлической трубки с корпусом через комплект из двух обжимных колец и гайки (двухфурнтовая обжимная конструкция), формирующее металлометаллическое уплотнение без эластомерных прокладок.

Ключевые особенности конструкции

Корпус и рабочие элементы изготовлены из нержавеющей стали AISI 316, общий материал — нержавеющая сталь, что обеспечивает коррозионную стойкость в агрессивных средах. Конструкция — две обжимные манжеты + гайка, тип уплотнения — металлометаллический обжим (без резьбового уплотнения). Расчётные параметры зависят от трубы и условий, типичные рабочие давления для обжимных соединений 1/4″ достигают порядка 6000 psi (~413 bar) при допустимых температурах примерно от −65 °C до +204 °C для стандартного исполнения; для экстремальных сред уточнять спецификацию Swagelok.

Экспертные рекомендации по применению

Перед монтажом обеспечить чистоту и соосность трубки, отрезать торец под прямым углом и снять фаску без прорезов; вставить трубу до упора, завернуть гайку вручную и затем завернуть на ~1–1,25 оборота для окончательной посадки (руководствоваться моментами производителя). Избегать перетягивания — это приводит к деформации фурнитуры и утечкам. Обслуживание: проверять затяжку и отсутствие коррозии; для агрессивных сред рассматривать варианты с другими материалами или покрытиями. При проектировании учитывать возможные вибрации и предусматривать опоры и компенсаторы.
