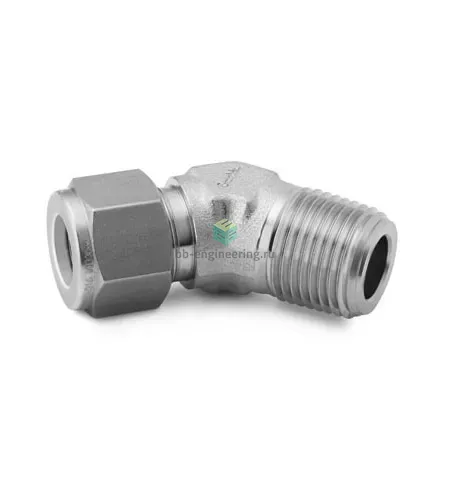

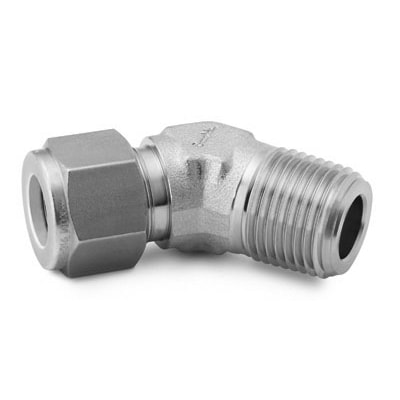

SS-400-5-2 Swagelok - Штуцер угловой 45° с нар. резьбой обжимной NPT1/8-1/4", нерж.

Назначение и принцип работы

Угольник 45° с наружной NPT-резьбой служит для перенаправления трубопроводных линий и подключения приборов в приборах и технологических установках. Конструкция с обжимом трубки двумя обжимными кольцами и гайкой обеспечивает герметичное металлическое уплотнение трубки Ø 1/4″ (6,35 мм) к каналу с резьбой NPT1/8, при этом резьба герметизируется ФУМ-лентой. Применяется в системах измерения, отбора проб и трубопроводах с газами и жидкостями, требующих высокой герметичности и стойкости к коррозии.

Ключевые особенности конструкции

Корпус изготовлен из нержавеющей стали AISI 316, общая масса материала — нержавеющая сталь, двухфетрульная конструкция Swagelok обеспечивает повторяемое металлическое уплотнение без деформации трубки. Подключения: канал 1 — NPT1/8 (наружная резьба), канал 2 — трубка 1/4″. Рекомендуемый рабочий диапазон типичен для фитингов Swagelok: рабочее давление для 1/4″ трубок до ~6000 psi (≈413 bar) в зависимости от толщины стенки трубки; температурный диапазон при отсутствии эластомерных сидений примерно от −54 °C до +204 °C (зависит от среды и уплотнений). Допускает агрессивные среды благодаря AISI 316.

Экспертные рекомендации по применению

Перед монтажом обрезать и фасковать трубку, удалить заусенцы, обеспечить полную посадку до упора. На резьбу NPT наносить ФУМ-ленту в соответствии с инструкцией (не выводить ленту за край резьбы). Затягивание — по регламенту производителя: сначала рукой, затем доза затяжки ключом по таблице Swagelok; избегайте повторного использования обжимных колец при демонтаже. При подборе учитывайте толщину стенки трубки и рабочее давление, поддерживайте опору трубопровода и проверяйте герметичность методом сплошной проверки (пена или дымогенератор/газ).
