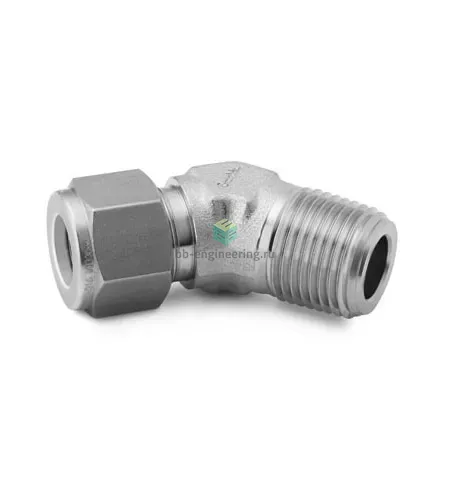

SS-400-5-4 Swagelok - Штуцер угловой 45° с нар. резьбой обжимной NPT1/4-1/4", нерж.

Назначение и принцип работы

Угловой штуцер 45° с наружной резьбой и обжимным присоединением предназначен для перенаправления потока в трубопроводах инструментального и технологического оборудования при переходе с NPT1/4 (наружная резьба) на трубную линию 1/4″. Конструкция с двумя обжимными кольцами и гайкой обеспечивает герметичное металл-металл уплотнение трубки по принципу сжатия колец, а резьвовое соединение герметизируется ФУМ-лентой на наружной резьбе NPT. Применяется в системах газа, пара и жидкостей в лабораторной и промышленной автоматики, где требуется устойчивость к коррозии и высокое давление.

Ключевые особенности конструкции

Корпус и элементы — нержавеющая сталь AISI 316, общая масса материала — нержавеющая сталь, что обеспечивает коррозионную стойкость в агрессивных средах. Форма — штуцер угловой 45°; подключения: канал 1 — NPT1/4, канал 2 — 1/4″ трубка. Уплотнение резьбы — ФУМ-лента; уплотнение трубки — система двух обжимных колец и гайки (Swagelok-тип). Для типичных исполнений с трубками 1/4″ рабочее давление при комнатной температуре достигает порядка 6000 psi (~414 бар) в зависимости от толщины стенки трубки; рабочая температура ориентировочно -60…+400 °C, при этом резьвовое уплотнение с ФУМ ограничено примерно +150 °C.

Экспертные рекомендации по применению

Подбирайте трубку по наружному диаметру и минимальной толщине стенки, соответствующей расчетному давлению. При монтаже: установить трубу до упора в корпус, затянуть гайку от руки и затем дополнительно 1–1,25 оборота ключом (следовать фирменной инструкции Swagelok для данной размерности); фиксировать корпус ключом. Не применять избыточное количество ФУМ-ленты (2–3 слоя), чтобы избежать попадания обрывков в систему. Избегайте циклических изгибных нагрузок и коррозионных сред без защитного покрытия. При высокотемпературных режимах заменить ФУМ на подходящий резьбовой герметик или использовать металлические уплотнения.
