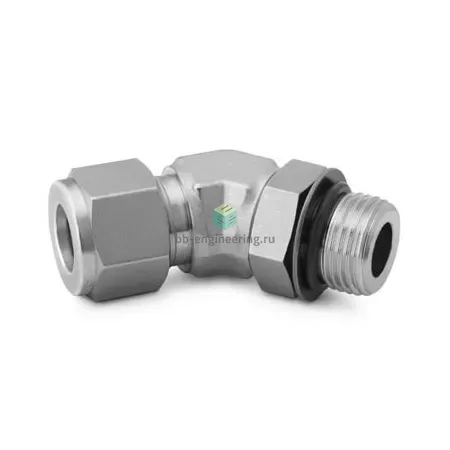

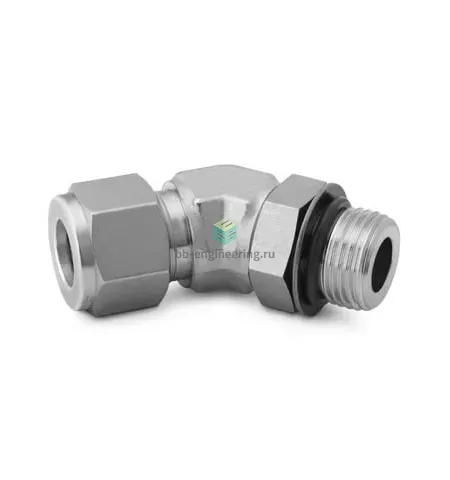

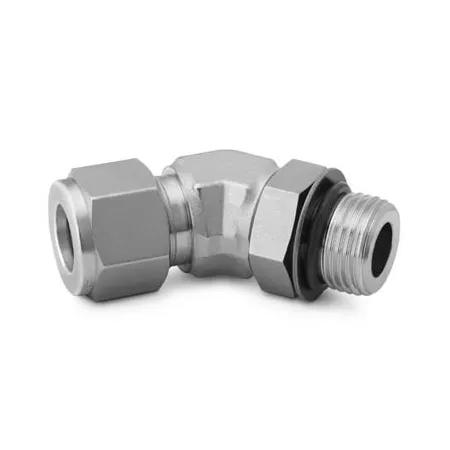

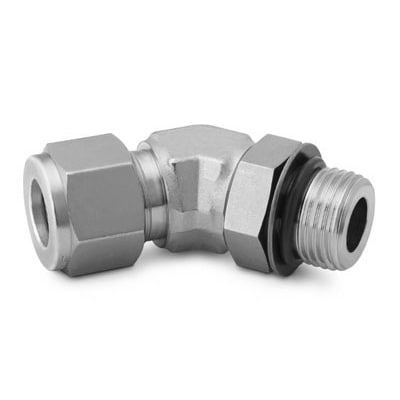

SS-400-5-4ST Swagelok - Штуцер угловой 45° с нар. резьбой поворотный обжимной UNF 7/16"-20-1/4", нерж.

Назначение и принцип работы

Угловой штуцер 45° с вращающимся наружным UNF резьбовым соединением предназначен для герметичного присоединения 1/4" трубки к резьбовому порту UNF 7/16"-20 в системах управления средой, газовых и жидкостных магистралях и лабораторной арматуре. Конструкция решает задачу изменения направления трубопровода на 45° при сохранении уплотнения на резьбе за счёт выступающего O‑ring. Принцип работы — обжимное соединение двумя обжимными кольцами и гайкой фиксирует трубку 1/4" (6,35 мм), а O‑ring обеспечивает статическое уплотнение по наружной резьбе при подключении к приемному порту.

Ключевые особенности конструкции

Корпус и основные элементы — нержавеющая сталь AISI 316, стойкая к коррозии и большинству рабочих сред. Тип конструкции — классическая Swagelok двухклиновая (two‑ferrule) с гайкой обжима; резьбовое уплотнение — выступающее O‑ring, что исключает потребность в герметиках на резьбе. Подключения: канал 1 — UNF 7/16"-20, канал 2 — 1/4" трубка. Типичные эксплуатационные характеристики: для 1/4" трубки допускается рабочее давление до ≈6000 psi (≈414 бар) при комнатной температуре; температурный диапазон уплотнений зависит от материала O‑ring (например, нитрил −40…+120 °C, FKM −26…+204 °C, PTFE шире).

Экспертные рекомендации по применению

Подбирайте материал O‑ring по среде (Viton для топлива/масел, нитрил для воздуха/вакуума). Перед монтажом трубку обрезать под прямым углом, снять заусенцы, вставить до упора. Затягивайте гайку по инструкции производителя (используйте момент или рекомендованные обороты от ручной затяжки) — избегайте перекрутки, чтобы не повредить обжимные кольца. Не наносите пасты на O‑ring; при вибрации применяйте опоры для трубки. Для приёмоcти герметичности используйте пузырьковую пробу или масс‑спектрометр. Периодически проверяйте состояние O‑ring и феррулов в агрессивных средах; при повторном монтаже используйте новые обжимные кольца.
