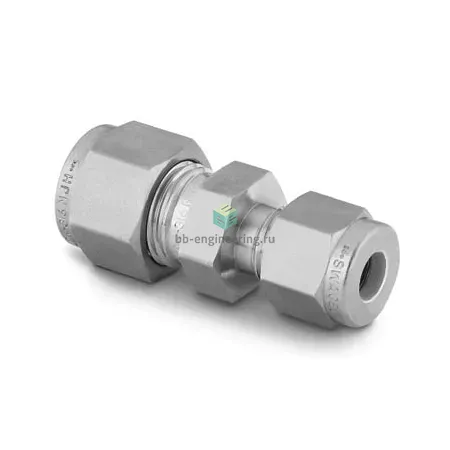

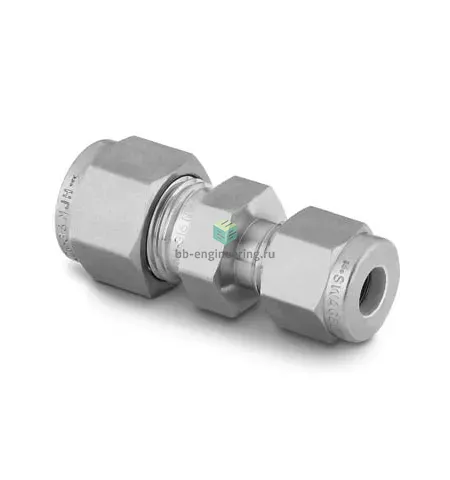

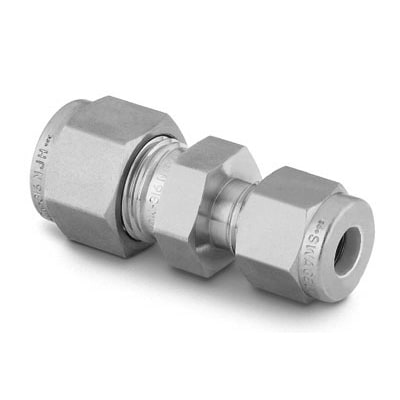

SS-400-6-1 Swagelok - Соединитель прямой обжимной 1/4-1/16", нерж.

Назначение и принцип работы

Обжимной прямой соединитель Swagelok SS-400-6-1 предназначен для герметичного присоединения двух участков трубопровода разных типоразмеров — 1/4″ (канал 1) и 1/16″ (канал 2) — в технологических линиях для газов и жидкостей, вакуумных установках и системах аналитики. Работает по принципу обжима трубки двумя коническими обжимными кольцами (ferrule) и гайкой: при затяжке гайки передняя и задняя ferrule деформируются и создают металло-металлическое уплотнение без применения резьбовых уплотнителей.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, стойкая к коррозии и агрессивным средам. Тип конструкции — двухкольцевой обжим (front и back ferrule) обеспечивает повторяемую герметизацию и демонтаж без повреждения монтажа. Отсутствие эластомерных уплотнений увеличивает температурный диапазон применения (ориентировочно от −60 °C до +260 °C в зависимости от среды). Тип уплотнения резьбы — не применяется (герметизация достигается обжимом). Рабочее давление определяется трубкой: для типичных 1/4″ трубок Swagelok допускает рабочие давления порядка 6000 psi (≈414 бар), для тонкостенных 1/16″ трубок при соответствующей подготовке возможно превышение 6000 psi; фактическая величина зависит от материального исполнения и толщины стенки.

Экспертные рекомендации по применению

Подбирайте комплект трубок с рекомендованной Swagelok толщиной стенки; перед монтажом удалите заусенцы и соблюдайте рекомендуемый момент затяжки гайки (предварительная и окончательная последовательность), чтобы обеспечить правильную посадку двух ferrule. Избегайте повторного многократного обжима одной и той же секции трубки — при демонтаже заменяйте заднюю ferrule по необходимости. Для агрессивных сред и высоких температур проверяйте совместимость материала AISI 316 и рабочей среды; в критичных циклах давления/температуры используйте испытание на герметичность после монтажа.
