SS-400-6-2 Swagelok - Соединитель прямой обжимной 1/4-1/8", нерж.

Назначение и принцип работы

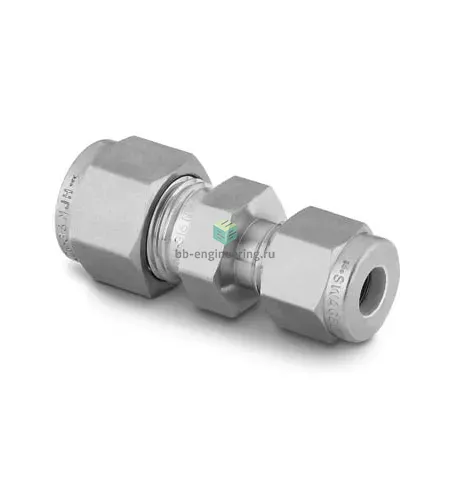

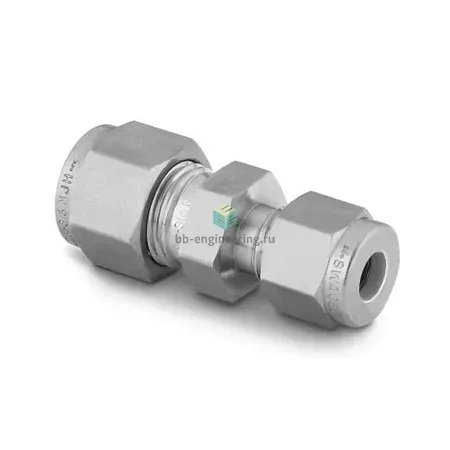

Прямой обжимной соединитель Swagelok SS-400-6-2 предназначен для герметичного соединения трубок диаметром 1/4″ и 1/8″ в измерительных, пневматических, гидравлических и технологических трубопроводах. Конструкция на двух обжимных кольцах и гайке обеспечивает металлометаллическое уплотнение за счёт деформации трубки при затяжке: первая цанга фиксирует трубку, вторая формирует уплотнение, что гарантирует повторяемую герметичность при рабочих давлениях типичного ряда промышленных систем и в вакуумных установках.

Ключевые особенности конструкции

Корпус и фитинговые элементы выполнены из нержавеющей стали AISI 316 (материал обобщённо — сталь нержавеющая), что обеспечивает коррозионную стойкость в агрессивных средах и совместимость с водородом, сжатыми газами, маслом и большинством растворителей. Тип исполнения — обжим трубки с помощью двух обжимных колец и гайки; тип уплотнения резьбы отсутствует. Присоединения: канал 1 — 1/4″ (трубка), канал 2 — 1/8″ (трубка). Диапазон рабочих условий зависит от трубки и среды; по промышленным справочникам аналоги двухфланцевых Swagelok‑фитингов применимы от криогенных температур до примерно +350…+400 °C и при давлениях до сотен бар при корректно подобранной трубке.

Экспертные рекомендации по применению

Подбирайте фитинг под точный наружный диаметр и толщину стенки трубки, используйте трубку в допусках Swagelok; перед монтажом очистите торцы трубки. Стандартная методика сборки — довести гайку до упора вручную, затем затянуть ключом примерно на 1¼ оборота (для размеров 1/8″–1/4″) или следовать технической карте производителя. Избегайте многократного переустановления одних и тех же обжимных колец, не допускайте изгиба и осевых нагрузок на соединение, выполняйте опрессовку/пробное давление и контроль на утечку после монтажа. Для агрессивных или критичных сред учитывайте совместимость AISI 316 и контролируйте допустимые рабочие давления по каталогу и характеристикам используемой трубки.
