SS-400-6-3 Swagelok - Соединитель прямой обжимной 1/4-3/16", нерж.

Назначение и принцип работы

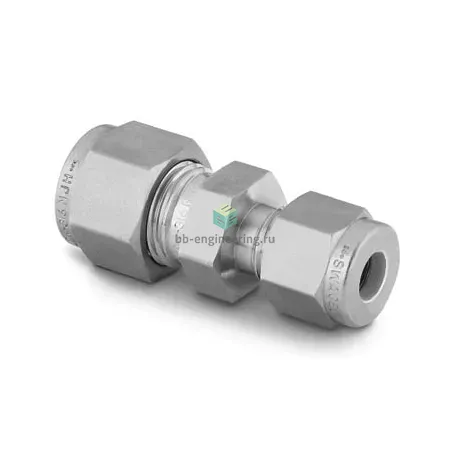

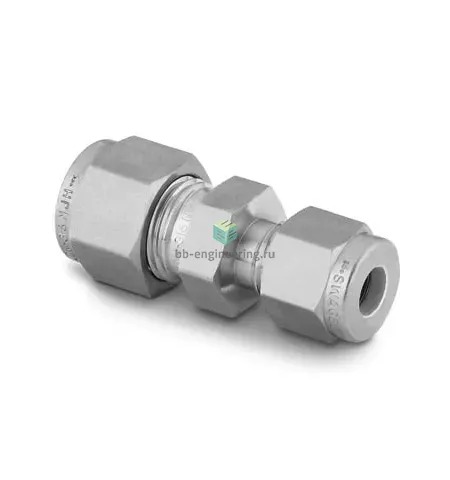

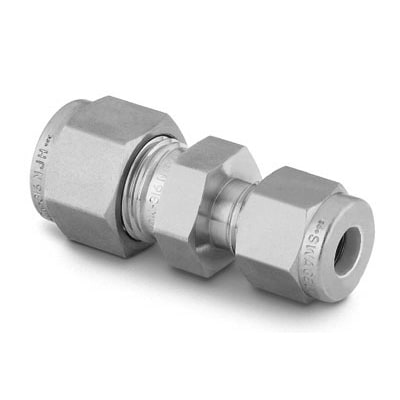

Прямой обжимной соединитель Swagelok SS-400-6-3 предназначен для соединения трубок диаметром 1/4″ (канал 1) и 3/16″ (канал 2) в технологических линиях низкого и высокого давления. Конструкция решает задачу герметичного и демонтируемого перехода между разными наружными диаметрами трубки методом обжатия двух обжимных колец (двухфланцевая система) и гайки: при затяжке гайки передняя и задняя обжимные втулки деформируют трубку, формируя металлическое уплотнение и механическую фиксацию без сварки.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает стойкость к коррозии при агрессивных средах (включая многие масла, растворители, пар и технические газы). Тип конструкции — двухвтулочная обжимная, без резьбового уплотнителя. Рабочие среды: инертные и реакционно-нейтральные газы, жидкости и водные растворы; не рекомендуется для сильно абразивных сред без защитных мер. Типичные рабочие давления для подобных обжимных фитингов Swagelok при корректном подборе трубки достигают порядка сотен бар (в отдельных конфигурациях — до ~6000 psi / 413 bar); фактическая допустимая нагрузка зависит от толщины стенки трубки и условий эксплуатации. Примерный температурный диапазон эксплуатации составляет примерно −54 °C…+204 °C, зависит от среды и комплектующих уплотнений.

Экспертные рекомендации по применению

Перед монтажом обеспечить прямой отрез трубки, снять фаску и удалить заусенцы; вставить трубку до упора и затянуть гайку по рекомендациям производителя (после затяжки вручную — дополнительно ~1–1,5 оборота ключом для типичных размеров). Контролировать совместимость материала трубки с AISI 316 и рабочей средой, подбирать толщину стенки для требуемого давления. При цикличных нагрузках или критичных по утечке системах рекомендуется заменять обжимные втулки при демонтаже и не использовать повреждённые элементы повторно. Избегать перегрева фитинга при монтаже и воздействия агрессивных химикатов без тестирования.
