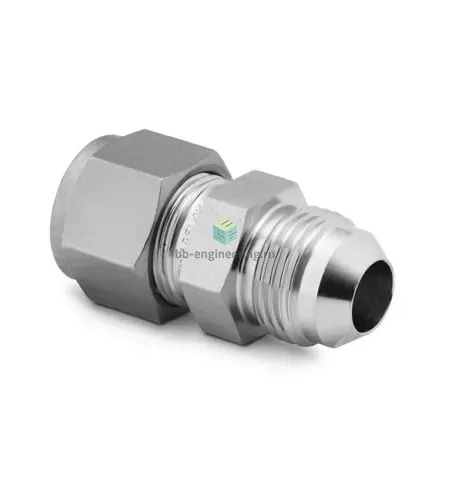

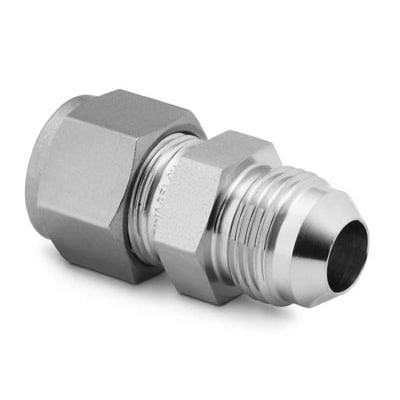

SS-400-6-4AN Swagelok - Соединитель прямой обжим-развальцовка 1/4", нерж.

Назначение и принцип работы

Прямой соединитель обжим‑развальцовка предназначен для перехода от мягкой или жёсткой трубки 1/4″ к конусу развальцовки 1/4″ по стандарту AN/JIC (угол конуса 37° (74°)). Решает задачу герметичного присоединения в системах КИПиА, гидравлики и химических магистралей, где требуется быстрое и разъёмное соединение с высоким уплотняющим усилием. Работает по принципу обжима двух обжимных колец и гайки, при котором первая и вторая обжимные втулки фиксируют трубку и создают металл‑по‑металлу уплотнение в сочетании с 37° конусом развальцовки.

Ключевые особенности конструкции

Корпус и обжимные элементы изготовлены из нержавеющей стали AISI 316 (материал: сталь нержавеющая), соответствуют стандарту SAE J514 (ISO 8434-2). Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки; форма — соединитель прямой обжим‑развальцовка. Предназначен для рабочей среды: гидравлические масла, сжатые газы, нефте‑ и химпродукты. Типичные эксплуатационные параметры зависят от трубки и условий, но при использовании трубки 1/4″ обеспечивает работу в диапазоне давлений до ≈3000 psi (≈207 бар) и температур ориентировочно от −54 °C до +204 °C, в зависимости от среды и толщины стенки.

Экспертные рекомендации по применению

Подбирайте переход по диаметру 1/4″ для обоих каналов и проверяйте совместимость материала (AISI 316) с рабочей средой. Перед монтажом трубку обрезать перпендикулярно, удалить заусенцы, проверить посадку обжимных колец. Затяжку производить по рекомендациям производителя (избегать перетяжки, которая деформирует кольца). Не применять при повышенной коррозии без дополнительной защиты, избегать циклических ударных нагрузок и сварки вблизи монтажного узла. При пневматике и газах выполнять испытание герметичности перед вводом в эксплуатацию.
