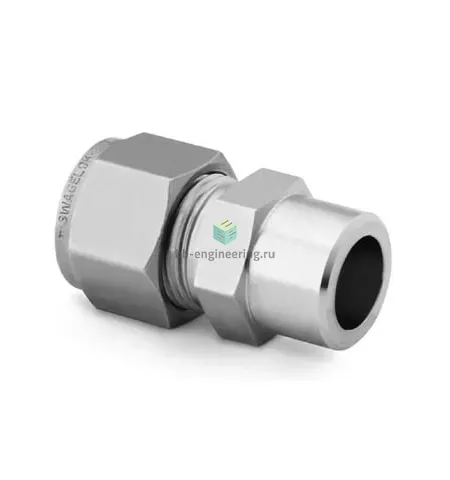

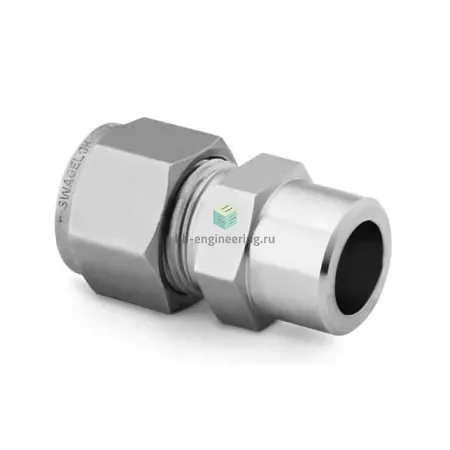

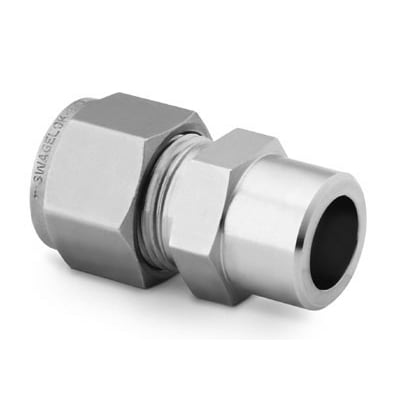

SS-400-6-4W Swagelok - Штуцер прямой под приварку внахлёст обжимной 1/4"-1/4", нерж.

Назначение и принцип работы

Прямой штуцер для обжима с приварным патрубком внахлёст предназначен для присоединения 1/4″ (6,35 мм) трубки к фланцевой/трубной приварной посадке 1/4″ методом внахлёст. Комбинация обжимного соединения (две обжимные кольца и гайка) с приварным зеркалом обеспечивает герметичное, механически прочное переходное соединение для технологических линий, аналитических систем и приборных контуров. Работает за счёт пластической деформации наружной и внутренней обжимных колец на трубке при затяжке гайки и не требует уплотнения резьбы на приварном боку.

Ключевые особенности конструкции

Корпус выполнен из нержавеющей стали AISI 316, материал обеспечивает коррозионную стойкость в агрессивных средах. Конструкция — двухфурнитурный обжим (две обжимные кольца + гайка) на одном конце и приварной патрубок 1/4″ на другом. Применимы рабочие среды: технические и аналитические газы, жидкости, гидравлические среды; температура эксплуатации ориентировочно от −54 °C до +204 °C. Максимальное рабочее давление зависит от толщины стенки трубы, типовое значение для двухфланцевых соединений Swagelok — до 6000 psi (≈413 бар) для соответствующих размеров и условий монтажа.

Экспертные рекомендации по применению

Перед монтажом обеспечить торцевую чистоту и отсутствие заусенцев на трубке, правильно установить две обжимные кольца и гайку, вставить трубку до упора в седло. Затяжка: от руки до упора, затем вращение гайки дополнительно ≈1¼ оборота (для 1/4″) ключом — стандартная рекомендация Swagelok; избегать чрезмерной затяжки. Приварной конец выполнять отдельной операцией с контролем температуры и удалением окалины — не нагревать и не подвергать термической деформации обжимную сторону. После сборки проводить испытание на герметичность (пневмо/гидро) и учитывать вибрации и циклы давления при выборe материала. Частые ошибки: неполная посадка трубки, отсутствие дебуринга, перетяжка или недотяжка гайки, несоответствие материала трубки и фитинга.
