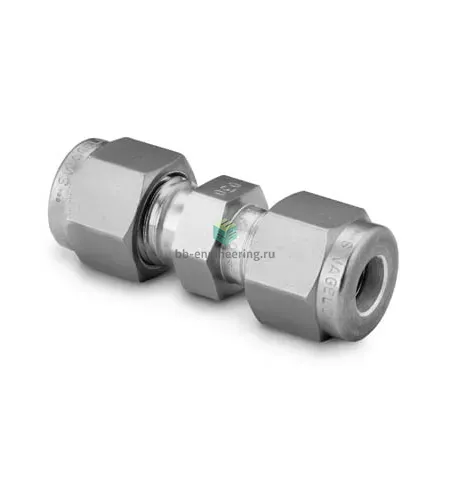

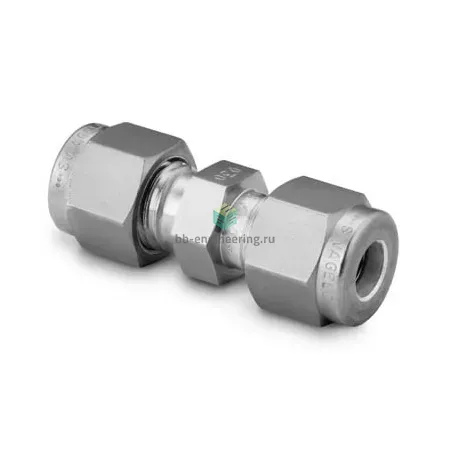

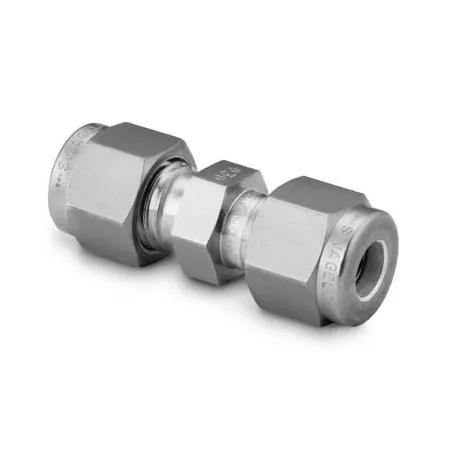

SS-400-6 Swagelok - Соединитель прямой обжимной 1/4", нерж.

Назначение и принцип работы

Прямой обжимной соединитель Swagelok SS-400-6 предназначен для герметичного соединения металлополированных трубок диаметром 1/4″ в технологических и контрольно-измерительных системах. Конструкция с двумя обжимными кольцами и гайкой обеспечивает металл-металл уплотнение без применения уплотнительных паст и лент; при затяжке гайки передняя и задняя обжимные гильзы фиксируют трубку, создавая повторяемое газо- и жидкостонепроницаемое соединение для переноса инертных, технологических и агрессивных сред.

Ключевые особенности конструкции

Корпус изделия выполнен из нержавеющей стали AISI 316, материал обобщённо — сталь нержавеющая, что обеспечивает коррозионную стойкость в широком спектре сред. Двухколецовая система обеспечивает стабильную герметичность при вибрации и термокомпрессии. Подключение — 1/4″ (диаметр трубки), тип уплотнения резьбы отсутствует — уплотнение осуществляется обжимом. Типичные эксплуатационные диапазоны — рабочее давление до ≈414 бар (≈6000 psi) при комнатной температуре и температурные диапазоны ориентировочно от −60 °C до +400 °C в зависимости от материала трубки и среды; фактические значения уточнять по требованиям производителя и паспорту системы.

Экспертные рекомендации по применению

Монтаж: подготовьте торец трубки без заусенцев, вставьте до упора и затяните гайку согласно регламенту производителя (фиксируйте поворотом от упора на рассчитанное число оборотов). Типичные ошибки — неполная посадка трубки, недостаточная или чрезмерная затяжка, повторное использование деформированных гильз. При подборе учитывайте класс трубки (сталь, толщина стенки), параметры рабочего давления и совместимость среды с AISI 316. Для агрессивных или высокотемпературных сред согласуйте герметичность и ресурс с заводскими данными; при сомнении заменяйте обжимные элементы.
