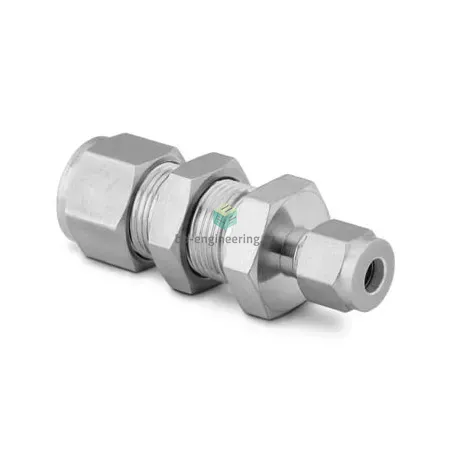

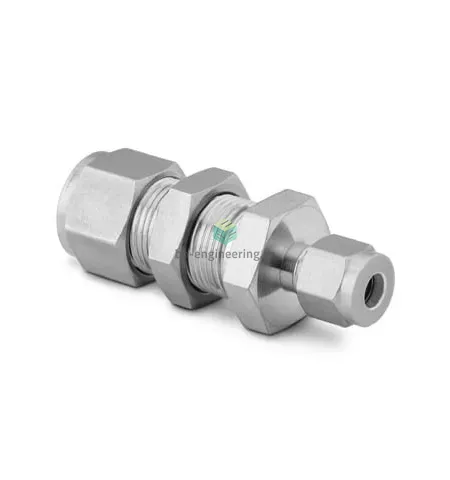

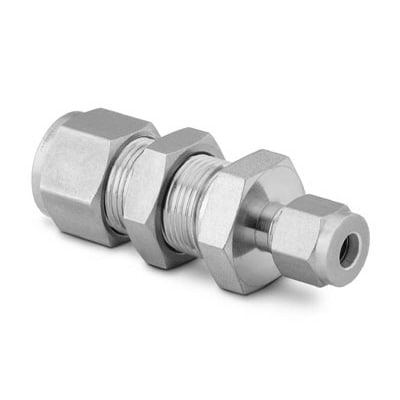

SS-400-61-2 Swagelok - Соединитель панельный обжимной 1/4-1/8", нерж.

Назначение и принцип работы

SS-400-61-2 Swagelok — панельный обжимной соединитель для объединения трубок 1/4″ и 1/8″ в приборных и технологических системах. Применяется в линиях отбора проб, системах управления давлением, газовой и жидкостной арматуре, где требуется герметичное межтрубное соединение через панель. Работает по принципу двухконусного обжима: при затяжке гайки две обжимные втулки формируют металлическое уплотнение на наружной поверхности трубки, обеспечивая силу захвата и герметичность без применения резьбового уплотнения.

Ключевые особенности конструкции

Корпус и элементы — нержавеющая сталь (материал корпуса AISI 316), конструкция с двумя обжимными кольцами и гайкой. Подключения: канал 1 — 1/4″ (трубка), канал 2 — 1/8″ (трубка); тип уплотнения резьбы отсутствует — уплотнение достигается обжимом. Исполнение рассчитано на агрессивные среды и коррозионные условия благодаря AISI 316. При использовании рекомендованных трубок и сборки рабочее давление может достигать типичных для компрессионных фитингов Swagelok значений (до порядков сотен бар, в зависимости от диаметра и стенки трубки), температурный интервал при металлическом уплотнении значительно шире и определяется материалом трубки и уплотнений.

Экспертные рекомендации по применению

Подбирайте SS-400-61-2 исходя из наружного диаметра и толщины стенки трубки; перед сборкой удалите заусенцы и обеспечьте чистую торцевую поверхность. Монтируйте через панель с соосностью каналов, фиксируйте гайку по инструкции производителя, избегайте перетяжки — это повреждает обжимные кольца. Для проверок герметичности используйте пробу на утечку (газ, мыльный раствор или гелий) и контролируйте вибрацию в линии; при замене применяйте оригинальные обжимные кольца Swagelok и заменяйте повреждённые элементы. Для критичных давлений и температур опирайтесь на спецификации трубки и официальные данные Swagelok.
