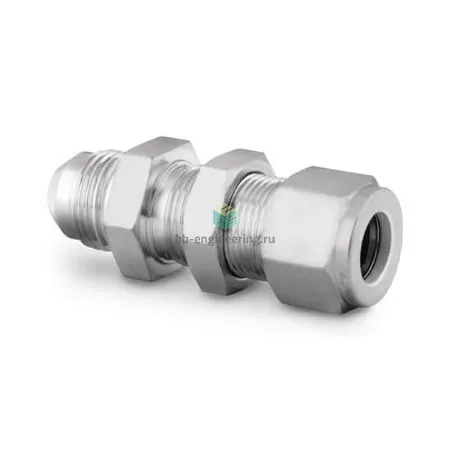

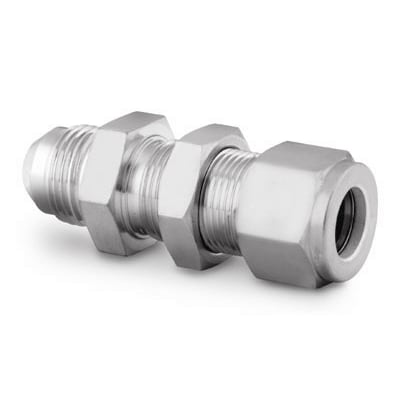

SS-400-61-4AN Swagelok - Соединитель панельный обжим-развальцовка 1/4", нерж.

Назначение и принцип работы

Панельный соединитель обжим‑развальцовка Swagelok предназначен для монтажа инструментальных трубопроводов на передней панели приборов и щитов в системах контроля, аналитики, газа и технологических линиях. Соединение обеспечивает герметизацию через конструкцию с двумя обжимными кольцами и гайкой: при затяжке гайки кольца образуют металлокерамический/металлический уплотняющий пояс с углом конуса 37° (74°) и гарантируют повторяемое уплотнение для трубки Ø 1/4″. Стандарт SAE J514 (ISO 8434‑2) обеспечивает совместимость с промышленными трубами и фитингами.

Ключевые особенности конструкции

Корпус и обжимные элементы изготовлены из нержавеющей стали (материал корпуса AISI 316), что обеспечивает коррозионную стойкость в агрессивных средах. Конструкция — двойная обжимная система (two‑ferrule) — обеспечивает высокую прочность и виброустойчивость. Тип уплотнения резьбы в спецификации не указан; герметичность достигается за счёт обжимных колец. Типичные рабочие давления для систем с трубкой 1/4″ достигают порядка 6 000 psi (≈414 бар) в зависимости от толщины стенки трубки и условий; типовой температурный диапазон эксплуатации – от −54°C до +204°C, уточняйте по составу среды и профилю нагрузки.

Экспертные рекомендации по применению

Перед монтажом выдерживайте рекомендации производителя: отрезать трубку перпендикулярно, снять фаску и удалить заусенцы, полностью вставить трубку до упора. Затяжка: сначала довести гайку до упора пальцами, затем повернуть на 1¼ оборота для трубки 1/4″ (контролируйте по паспорту Swagelok). Не реиспользуйте старые обжимные кольца при демонтаже; при сомнении заменяйте комплект. Избегайте ударных и циклических перегрузок, работайте с системой в рамках допустимых давлений и температур и проверяйте герметичность после монтажа методом утечки.
