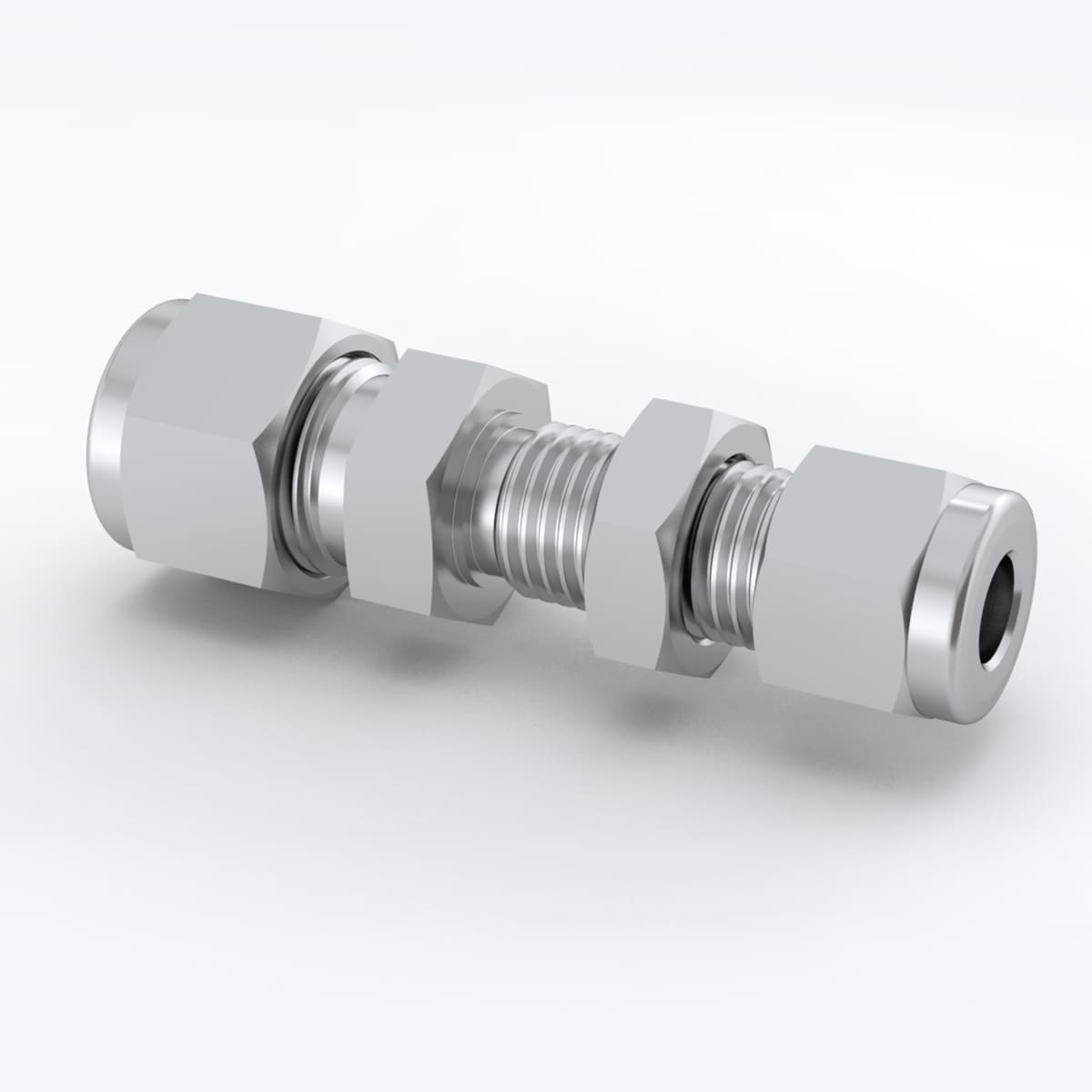

SS-400-61-6 Swagelok - Соединитель панельный обжимной 3/8-1/4", нерж.

Назначение и принцип работы

Панельный обжимной соединитель Swagelok типа SS-400-61-6 предназначен для вывода и стыковки трубок в панельных и приборных сборках, обеспечивает герметичное соединение между каналами 3/8″ (трубка) и 1/4″ (трубка). Работает по принципу двухобжимного уплотнения: при затяжке гайки две конусные обжимные муфты (передняя и задняя) сжимают трубку на заданной глубине, формируя металл‐по‐металлу уплотнение и механическую фиксацию. Решает задачи передачи газов и жидкостей в системах КИПиА, лабораторных и технологических магистралях с требованием повторяемой герметичности и виброустойчивости.

Ключевые особенности конструкции

Корпус и комплектующие — нержавеющая сталь AISI 316 (материал корпуса указан: сталь нержавеющая AISI 316), конструкция — обжим трубки с помощью двух обжимных колец и гайки, форма — соединитель панельный. Соединение рассчитано на стандартные трубки 3/8″ и 1/4″; рабочие среды — нейтральные и агрессивные жидкости и газы, включая коррозионно-активные среды, совместимые с 316 SS. При использовании рекомендованных трубок и правильной сборке типичные рабочие давления в полевых и лабораторных системах достигают порядка 6000 psi (≈413 бар); температурный диапазон металлической части при отсутствии эластомерных уплотнений ~ −196 °C…+427 °C; при применении уплотнений диапазон ограничивается материалом уплотнения — проверяйте конкретную компоновку.

Экспертные рекомендации по применению

Подбирайте соединитель в соответствии с наружным диаметром и толщиной стенки трубки, используйте рекомендованные Swagelok обжимные кольца; при сборке — вставьте трубку до упора в седло, затяните гайку вручную, затем поверните на ≈1¼ оборота ключом (типовая рекомендация для размеров 1/4″–3/8″). Проверяйте толщину панели и используйте распорную втулку/гайку для равномерной передачи нагрузки. Избегайте перекосов и не применяйте упорную сварку в зоне обжима. После монтажа проводите контроль герметичности (метод давления, тест гелиевой утечки для критичных систем). При повторном монтаже оценивайте состояние обжимных колец — при признаках деформации заменяйте. Учтите, что предельно допустимые режимы зависят от материала трубки и эксплуатационных условий — ориентируйтесь на паспортные данные производителя.
